庫卡工業機器人在寶馬白車身組裝中的高精度集成應用

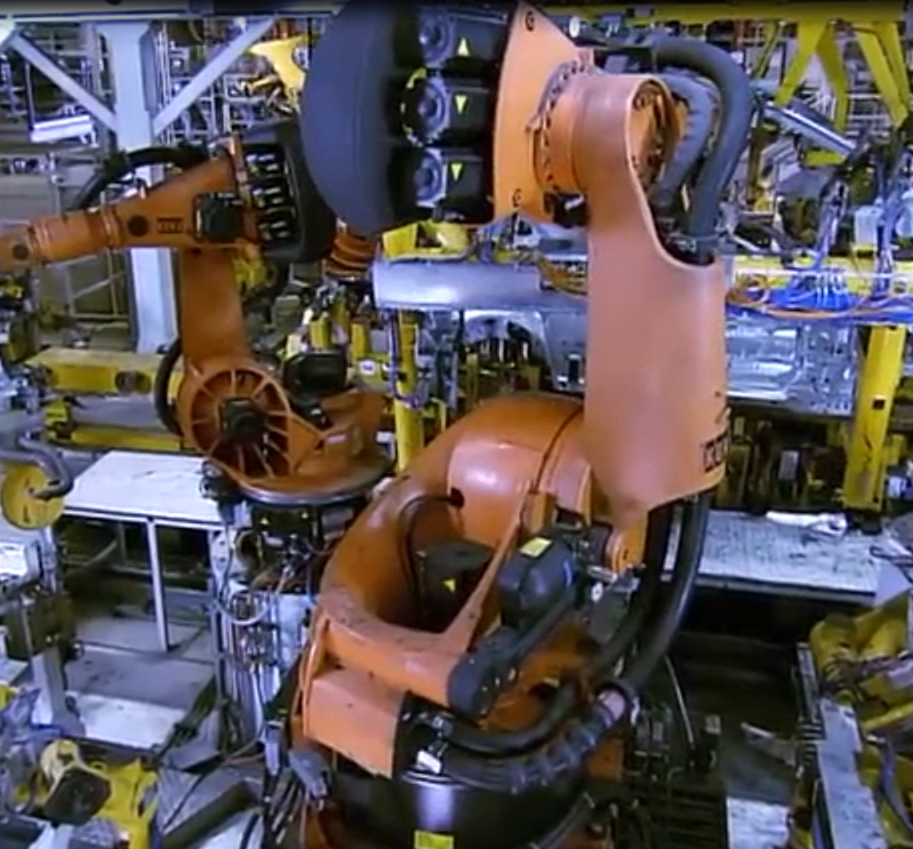

在寶馬集團德國丁戈?duì)柗夜S的7系豪華轎車生產線中，庫卡工業機器人通過創新性的車身組裝解決方案，成功應對了碳纖維增強復合材料（CFRP）與鋼鋁混合車身的裝配挑戰。2023年投產的G70平臺產線，部署了12臺庫卡KR 1000 Titan機器人，構建了全球全機器人化白車身組裝系統，實現了每分鐘0.8臺車身的行業生產節拍。
核心技術參數與系統配置
- 機器人型號：庫卡KR 1000 Titan（多材料適配版）
- 負載能力：1000kg（含末端執行器）
- 重復定位精度：±0.05mm（ISO 9283標準）
- 運動速度：MAX線速度4.3m/s，角速度180°/s
- 防護等級：IP67防塵防水 + 耐高溫涂層（持續工作溫度150℃）
- 傳感器配置：KUKA.ConcreteTrack激光跟蹤系統（精度±0.02mm/m）
工藝突破與技術創新
針對7系車型的混合材料車身結構（碳纖維車頂+鋼制立柱+鋁合金底板），庫卡工程師團隊開發了三大核心技術：
1. 動態剛度補償算法：實時調整機械臂剛性（0.1ms響應），消除碳纖維部件裝配時的微振動（振幅<5μm）
2. 多材料夾持系統：配備Schunk MAG并聯式夾具，同步處理鋼（磁吸）、鋁（真空）和CFRP（機械夾爪）三種材料
3. 熱變形預補償技術：通過紅外測溫（FLIR A700）實時監控焊接溫升，自動修正裝配路徑（補償量0.01-0.8mm）
實施成效與行業價值
- 生產效率：?jiǎn)喂の还?jié)拍時間從72秒壓縮至53秒，綜合OEE提升至92.7%
- 質量指標：車身關鍵尺寸合格率從98.4%提升至99.96%，接縫均勻度達±0.15mm
- 成本控制：材料損耗率降低41%，能耗強度下降至3.8kW·h/臺
- 柔性擴展：支持CLAR平臺6款車型（含電動i7）的15秒快速切換
該案例驗證了庫卡機器人在車身組裝領域的技術領導力。通過KUKA.Connect物聯網平臺，每臺機器人每日生成2.7GB工藝數據，為寶馬數字孿生系統提供實時反饋，推動汽車零部件行業向"零缺陷生產"目標持續邁進。目前該技術方案已推廣至寶馬全球8大生產基地，累計裝配超過50萬臺車型車身總成。
