產品簡介

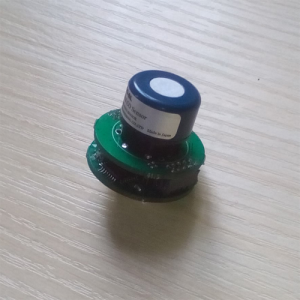

7C系列傳感器模組是一款采用統一接口、尺寸和鋁合金外殼封裝的即插即用型智能氣體傳感器模組。
7C系列模組針對不同氣體特性進行信號處理、非線性補償及標準氣體預標定。用戶在應用過程中無需關心氣體傳感器的原理和復雜的標定操作等復雜的業知識，只需提供現場使用工況環境，本公司業技術人員即可為您推薦選型，終直接通過MODBUS-RTU協議則可實時讀取準確的氣體濃度值，該模組還提供了零點漂移校準、更改地址位率等豐富的指令以滿足用戶的各種應用工況需求。
產品特點
尺寸小巧、性價比高、壽命長、重復性好、性能穩定、響應迅速、標準接口、即插即用，支持多種通信波特率工作，標準的MODBUS-RTU通訊協議，任意設置模組地址（0-200)，支持多模組并聯連接一個串口設備，通過軟件協議分地址訪問模組實時濃度值和工作狀態。
技術指標
|
檢測因子
|
各種有害氣體
|
產品型號
|
7CVLAN/GAS-50（T）
|
|
檢測量程
|
0-100ppm
|
分辨率
|
0.0001ppm
|
|
檢測原理
|
電化學、NDIR、PID
|
功率功耗
|
＜100mW
|
|
檢測精度
|
±3%F.S
|
響應時間
|
T90＜30s
|
|
重復性
|
±3%
|
預熱時間
|
30s
|
|
工作溫度
|
-20℃~+50℃
|
工作濕度
|
15~95%RH（非凝露）
|
|
工作壓力
|
800~1200mbar
|
進氣方式
|
擴散式/泵吸式
|
|
輸出方式
|
RS485/TTL
|
使用壽命
|
24個月
|
|
模擬輸出
|
4-20mA/0-5V
|
質保周期
|
12個月
|
|
輸出接口
|
5PIN
|
供電電壓
|
DC 5V/12-24V
|
|
外殼材質
|
鋁合金
|
尺寸規格
|
22.5*31mm/33.5*31mm
|
外觀尺寸
引腳定義
|
序號
|
引腳名稱
|
功能描述
|
|
1
|
VOUT/IOUT
|
電壓/電流輸出
|
|
2
|
TXD/A
|
串口發送或485 A
|
|
3
|
RXD/B
|
串口接收或485 B
|
|
4
|
VCC
|
電源正（+）
|
|
5
|
GND
|
電源負（-）
|
可檢測氣體因子選型表
