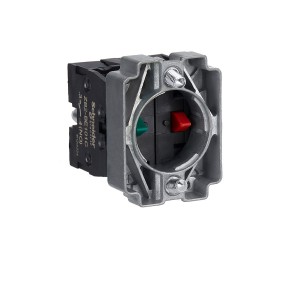

施耐德按鈕 ZB2BZ105C 帶觸點基座， 1NO+1NC
主要信息
| 產品系列 |
Easy Harmony XB2 |
| 產品類型 |
全部機體/觸點組件 |
| 組件名稱 |
ZB2 |
| 本體類型 |
控制按鈕主體 |
補充信息
| 安裝直徑 |
22 mm |
| 燈源 |
供電 |
| 燈模塊顏色 |
無 |
| 指示燈模塊電壓 |
無 |
| 觸點類型 |
1NO + 1NC |
| 接線能力 |
螺釘夾緊端子 |
| 邊框材料 |
鍍鎳金屬 |
| ISO n°1端子 |
(13-14)NO
(11-12)NC |
| Ie額定工作交流電 |
3 A 240 V AC-15 |
| Ie額定工作直流電 |
DC-13: 0.27 A 在…上 250 V |
| 電氣連接 |
外加螺絲夾終端 |
| 常閉輔助觸點 |
1 |
| 常開輔助觸點 |
1 |
| 高度 |
40 mm |
| 寬度 |
30 mm |
| 深度 |
43 mm |
| 接線能力 |
螺栓緊固, <= 1 x 2.5 mm² with and without cable ends
螺栓緊固, <= 2 x 1.5 mm² with and without cable ends |
| 固定模式 |
固定螺釘頭 推薦扭矩: 0.8 N.m
固定螺釘頭 推薦扭矩: 1.0 N.m |
| 緊固扭矩 |
0.8…1.0 N.m |
| 觸線規定牌號 |
A600 AC-15, Ue = 240 V, Ie = 3 A 符合 IEC 947-5-1 附錄 A
A600 AC-15, Ue = 600 V, Ie = 1.2 A 符合 IEC 947-5-1 附錄 A
Q600 DC-13, Ue = 250 V, Ie = 0.27 A 符合 IEC 947-5-1 附錄 A
Q600 DC-13, Ue = 600 V, Ie = 0.1 A 符合 IEC 947-5-1 附錄 A |
| 額定沖擊耐受電壓 [Uimp] |
6 kV 符合 IEC 60947-1 |
| 額定絕緣電壓 [Ui] |
600 V （污染等級 3) 符合 IEC 60947-1 |
| 額定操作功率 (W) |
40 W DC-13 適用 1000000 次, 工作額定值 <60 次/分鐘 在…上 120 V, 負載系數 = 0.5 符合 IEC 60947-5-1
48 W DC-13 適用 1000000 次, 工作額定值 <60 次/分鐘 在…上 48 V, 負載系數 = 0.5 符合 IEC 60947-5-1
65 W DC-13 適用 1000000 次, 工作額定值 <60 次/分鐘 在…上 24 V, 負載系數 = 0.5 符合 IEC 60947-5-1 |
環境
| 抗振動 |
5 gn (f= 2…500 Hz) 符合 IEC 60068-2-6 |
| 符合標準 |
EN/IEC 60947-1
EN/IEC 60947-5-1
EN/IEC 60947-5-4
GB/T 14048.1
GB/T 14048.5 |
| 抗沖擊 |
30 gn (持續時間 = 18 ms) 適用 半正弦沖擊 符合 IEC 60068-2-27
50 gn (持續時間 = 11 ms) 適用 半正弦沖擊 符合 IEC 60068-2-27 |
| 產品認證 |
CCC
CE |
| IP 保護等級 |
IP20 符合 IEC 60529 |
| 電擊保護級別 |
Class II 符合 IEC 61140 |
| 短路保護 |
10 A 熔斷器保護 由 熔斷器 熔斷器 類型 gG (gl) |
包裝單位
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
2.99 cm |
| Package 1 Width |
4.01 cm |
| Package 1 Length |
4.26 cm |
| Package 1 Weight |
54.23 g |
| Unit Type of Package 2 |
S02 |
| Number of Units in Package 2 |
100 |
| Package 2 Height |
15 cm |
| Package 2 Width |
30 cm |
| Package 2 Length |
40 cm |
| Package 2 Weight |
5.5 kg |
| Unit Type of Package 3 |
P06 |
| Number of Units in Package 3 |
1600 |
| Package 3 Height |
95 cm |
| Package 3 Width |
60 cm |
| Package 3 Length |
80 cm |
| Package 3 Weight |
86.768 kg |
