azbil阿自倍爾 低噪音套筒調節閥 HCN型
概述：
HCN 型低噪音套筒調節閥主要為（蒸汽，空氣，天然氣等氣體）壓縮性流體的降噪而設計的。為適應氣體 "節流 " 和 " 擴散與膨脹 "，套筒上設有大量的小孔來達到理想的壓降。流體通道呈 S 流線型，還設有一個改善套筒周圍流體平穩流動的導流翼，壓降損失小，因此可以允許有大的 Cv 值。閥芯利用壓力平衡結構，通過小的執行機構的推力來控制高壓差工藝條件。調節閥配用多彈簧式薄膜執行機構，結構小，輸出力大。HCN 型調節閥結構緊湊、低噪音、動態穩定性好，特別適合于對高溫、高壓或高壓差工藝管線的控制。
標準技術參數：
閥 體
型 式
直通型鑄造球閥
公稱尺寸
1½, 2, 2½, 3, 4, 6, 8 英寸
額定壓力
• JIS 10K, 16K, 20K, 30K, 40K
• ANSI Class 150, 300, 600
• JPI Class 150, 300, 600
連接方式
• 法蘭連接：RF, RJ, LG
槽溝面 （凹形）
嵌入式 （凹形）
• 焊接型：SW (1½, 2 英寸 )
BW (2½ ” - 8 英寸 )
材 料

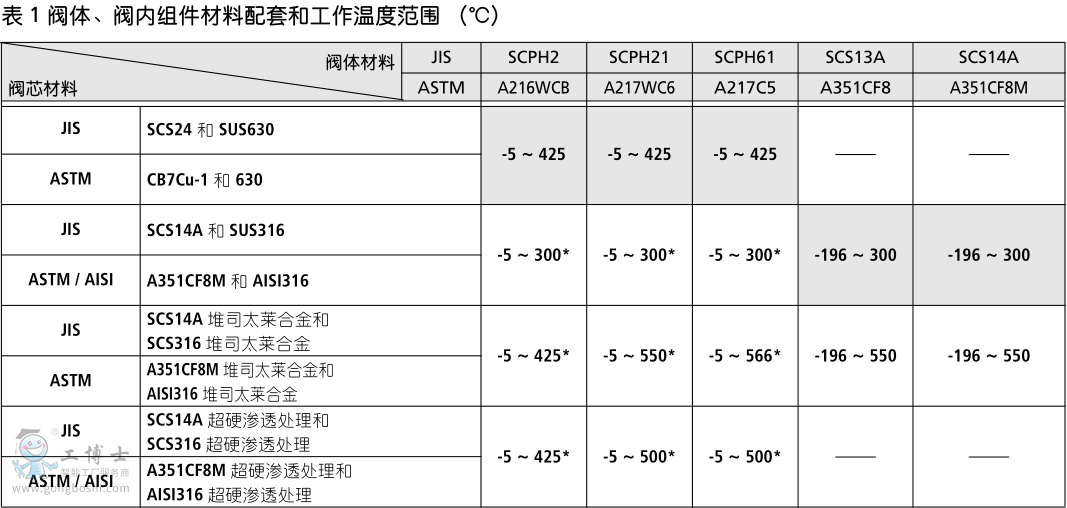

閥體、閥芯材料配套和工作溫度范圍，參考表 1。
上 閥 蓋
• 普通型 （-17~+230 ℃）
• 伸長 I 型
(-45~-17 ℃和 +230~+566 ℃ )
• 伸長 II 型
整體鑄造型 （-100~-45 ℃）
焊接型 （-196 ~-100 ℃）
壓蓋形式
螺栓壓緊式
填料 |潤滑油
• 不用潤滑油的填料：
V 型 PTFE 或者 PTFE 編織填料使用潤滑油的填料
• 使用潤滑油脂填料 ：
石墨填料
注 ) PTFE: 聚四氟乙烯
墊 片
型 式
鋸齒型和螺旋型的配套 （整體型套筒），
鋸齒型 （分離型套筒）
材 料
