azbil阿自倍爾 壓力平衡式套筒調節閥 ACP 型
概述：

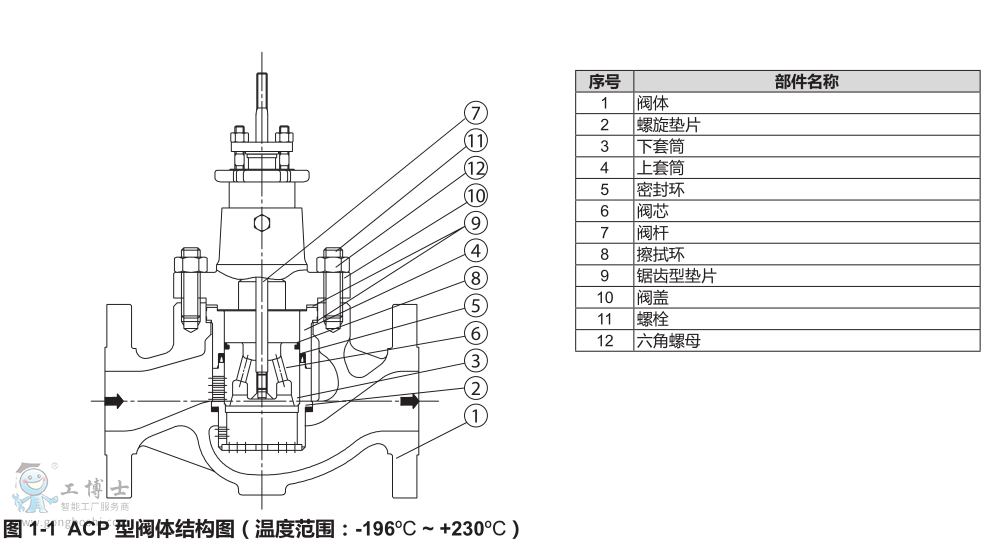

ACP 型壓力平衡式套筒調節閥是為重負荷工況而設計的。閥體結構緊湊，S 形流體通道壓降損失小，允許流通能力大，可調范廣和流量特性精度高。閥芯利用壓力平衡結構，通過小的執行機構的推力來控制高壓差工藝條件。ACP 型調節閥在閥芯和套筒
之間包含一個密封環和一個擦拭環。前者可以減少閥座泄漏量，后者能保持滑動部分清潔和沒有雜物。調節閥的簡化設計得益于利用了一個緊湊但強有力的多彈簧式薄膜執行機構。ACP 型調節閥廣泛應用于高、低溫以及高壓工藝管線流量的穩定控制。
標準技術參數：
閥 體
型 式
直通形鑄造球閥
公稱尺寸
1½, 2, 2½, 3, 4, 5, 6, 8 英寸
額定壓力
JIS 10K, 16K, 20K, 30K, 40K
ANSI Class 125, 150, 300, 600
JPI Class 125, 150, 300, 600
連接方式
法蘭連接：FF, RF, RJ, LG
槽溝面（凹形）
嵌入式（凹形）
焊接型：SW (1½, 2 英寸), BW (2½ ~ 8 英寸)
材 料
閥體、閥芯材料配套和工作溫度范圍，參考表 2。
上 閥 蓋
普通 (-17 ~ +230ºC)
伸長I型(230 ~ 360ºC 和 -45 ~ -17ºC)
伸長II型
整體鑄造型 (-100 ~ -45ºC)
焊接型 (-196 ~ -100ºC)
注 工作溫度不要超過各種材料其特定的范圍。
壓蓋形式
螺栓壓緊式
填料/潤滑油
不用潤滑油的填料：
V 形 PTFE 或者 PTFE 編制填料
使用潤滑油的填料：
石墨填料
注 PTFE: 聚四氟乙烯
