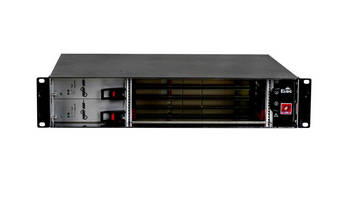

CPC-8204是一款2U 4槽19"標準上架式CompactPCI機箱，1個系統槽、3個擴展槽,支持前后插卡，符合PICMG2.0、PICMG2.1、PICMG2.5技術規范。采用可插拔風扇模塊，從右到左吹風式散熱設計，進風口安裝防塵網，更換方便。該產品可靠性高，適用于軍事地面通訊系統、軍用服務器等領域。
| 機箱結構： |
尺寸：88.9 x 447mm x 364mm (H x W x D)
6U CPCI前插卡（233mm×160mm），后IO插卡（233mm×80mm）
不銹鋼金屬箱體，黑色噴漆工藝
|
| 背板： |
背板（CPC-9104H）
1個系統槽、3個擴展槽，32/64bit、33/66 MHz CompactPCI總線，支持Rear I/O
1+1 250W 3U8HP CPCI冗余電源, 兼容AC/DC輸入
兼容PICMG2.0、PICMG2.1、PICMG2.5、PICMG2.10、PICMG2.11規范
背板（CPC-9104B）
1個系統槽、3個擴展槽，32/64bit、33/66 MHz CompactPCI總線，支持Rear I/O
2個 3U8HP CPCI冗余電源位
兼容PICMG2.0、PICMG2.1、PICMG2.10、PICMG2.11規范
|
| 系統散熱： |
從右到左吹風式散熱設計
3×80mm 軸心風扇，4800rmp，*大流量62.23CFM,*大風速7.8m/s
|
| 系統電源： |
2個250W 3U CPCI電源，可以選配交流或直流輸入
1+1冗余備份，具有過壓、過流、短路保護電路以及均流功能
|
| 環境規格： |
工作溫度： -5℃～55℃
存儲溫度：-45℃～85℃
相對濕度：5%～90% 非凝結
MTBF > 50,000 hours
MTTR < 0.5 hours
|
| 機械規格： |
安全性：滿足GB4943的基本要求
EMC：無線電騷擾限值符合GB9254-1998標準A 級
抗擾度符合GB/T 17618-1998標準A 級
抗振動：5-17Hz/1mm振幅，17-200Hz/1g 加速度
抗沖擊：10g加速度，11ms 周期
|
|
兼容規范：
|
PICMG 2.0 R3.0 CompactPCI Specification
PICMG 2.1 R2.0 CompactPCI Hot Swap Specification
|
