| 規格 |

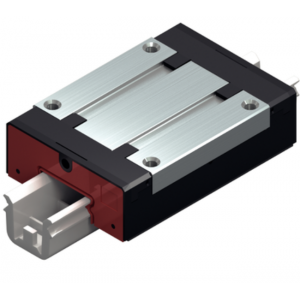

滾珠導軌系統 |
| 公稱尺寸 [mm] |
15 |
| 結構型式 |
SNS – 窄型 標準長 標準高 |
| 型材導軌系統材質 |
耐蝕馬氏體鋼 |
| 預緊等級 |
C0 - 無預緊（間隙） |
| 精度等級 |
H - 高精密 |
| 密封件 |
LS - 低摩擦密封件（微型） |
| 滾珠鏈 |
無滾珠鏈（標準） |
| 導向滑塊寬度 [mm] |
32.0 |
| 導向滑塊長度 [mm] |
43.0 |
| 導向滑塊高度 [mm] |
12.0 |
| 帶導軌的導向滑塊的高度 [mm] |
16.0 |
| 潤滑 |
預潤滑 |
| ***大加速度 amax [m/s²] |
250.0 |
| 提示 ***大加速度 amax |
僅用于預緊系統。若系統未預張緊：amax = 50 m/s2 |
| ***大允許線性速度 vmax [m/s] |
3.0 |
| ***大允許速度 vmax 提示 |
速度可以達到 5 m/s。由于塑料件磨損的增加，限制了使用壽命。 |
| 允許環境溫度 (min. … max.) |
-10 °C ... +80 °C |
| 允許環境溫度 (min. … max.) 提示 |
短時間內可維持高達 100°C。 |
| 重量 [kg] |
0.08 |
| 額定動載荷 C50 [N] |
5290.0 |
| 動態承載量 C50 提示 |
額定動載荷和動轉矩按照 DIN ISO 14728-1 標準以 50 000m 行程為基準確定。 |
| 額定動載荷 C100 [N] |
4200.0 |
| 動態承載量 C100 提示 |
額定動載荷和動轉矩按照 DIN ISO 14728-1 標準以 100 000m 行程為基準確定。 |
| 靜態額定載荷 C0 [N] |
6260.0 |
| 靜態承載量 C0 提示 |
根據 DIN 636 標準，第 2 部分計算得出的值 |
| 額定動扭轉轉矩 Mt50 [Nm] |
39.3 |
| 提示 額定動扭轉轉矩 Mt50 |
額定動載荷和動轉矩按照 DIN ISO 14728-1 標準以 50 000m 行程為基準確定。 |
| 額定動扭轉轉矩 Mt100 [Nm] |
31.2 |
| 提示 額定動扭轉轉矩 Mt100 |
額定動載荷和動轉矩按照 DIN ISO 14728-1 標準以 100 000m 行程為基準確定。 |
| 靜態扭轉力矩載荷 Mt0 [Nm] |
46.3 |
| 額定縱向動轉矩 ML50 [Nm] |
23.1 |
| 提示 額定縱向動轉矩 ML50 |
額定動載荷和動轉矩按照 DIN ISO 14728-1 標準以 50 000m 行程為基準確定。 |
| 額定動縱向轉矩 ML100 [Nm] |
18.3 |
| 提示 額定動縱向轉矩 ML100 |
額定動載荷和動轉矩按照 DIN ISO 14728-1 標準以 100 000m 行程為基準確定。 |
| 靜態縱向力矩載荷 ML0 [Nm] |
27 |
| 導軌節距 T [mm] |
40 |
| 尺寸 A（型材導軌系統） [mm] |
32 |
| 尺寸 A2（型材導軌系統） [mm] |
15 |
| 尺寸 A3（型材導軌系統） [mm] |
8.5 |
| 尺寸 B（型材導軌系統） [mm] |
43 |
| 尺寸 B1 [mm] |
27.2 |
| 尺寸 B2（型材導軌系統） [mm] |
46 |
| 尺寸 E1 [mm] |
25 |
| 尺寸 E2（型材導軌系統） [mm] |
20 |
| 尺寸 H [mm] |
16.0 |
| 尺寸 H1（型材導軌系統） [mm] |
12 |
| 尺寸 H1 帶縱向密封件（異型導軌系統） [mm] |
12.65 |
| 尺寸 K（型材導軌系統） [mm] |
4 |
| 尺寸 N3（型材導軌系統） [mm] |
4 |
| 尺寸 N5（型材導軌系統） [mm] |
2.1 |
| 尺寸 S2（型材導軌系統） |
M3 |
| 尺寸 T1 min [mm] |
6 |
| 尺寸 V1 [mm] |
4.7 |
