產品規格書: BLITZDUCTOR SP – 盾牌保護模塊
BSP M4 BD HF 5 (926 371)盾牌防爆保護器咨詢電話18621383635
■ ***小的信號干擾
■ 用于防雷分區0B – 2及后續分區

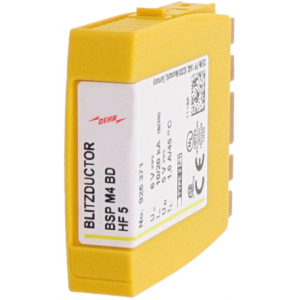

圖片僅供參考

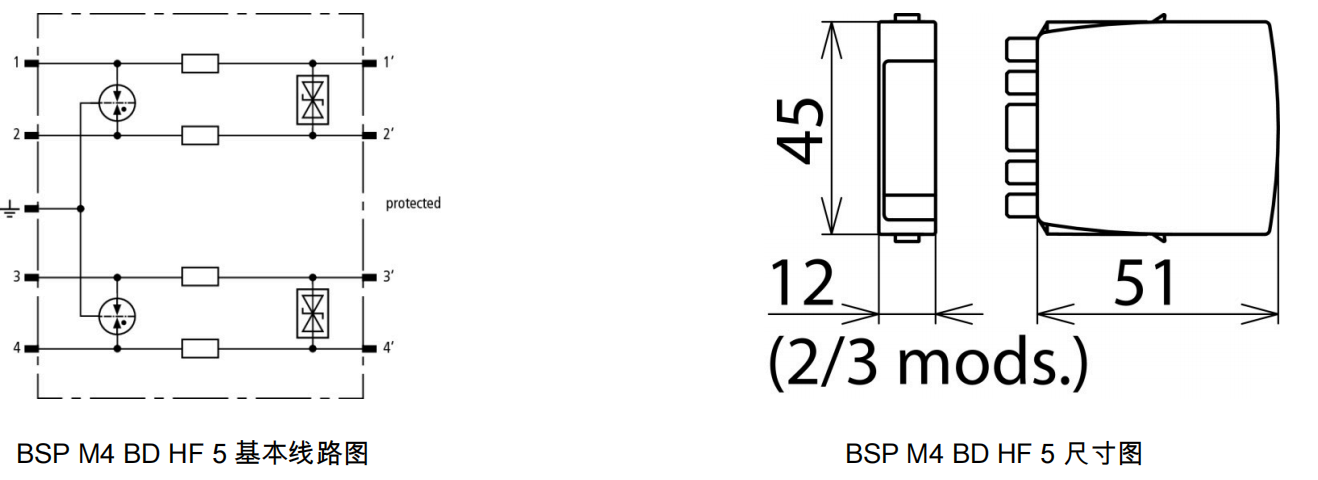

BSP M4 BD HF 5 基本線路圖 BSP M4 BD HF 5 尺寸圖

電涌保護模塊，節省空間，用于電氣隔離的高頻總線系統或視頻傳輸系統的2對線保護。
型號 BSP M4 BD HF 5
貨號 926 371
SPD分類 Q
標稱電壓 (UN) 5 V
直流***大持續工作電壓 (UC) 6.0 V
交流***大持續工作電壓 (UC) 4.2 V
標稱電流 (45 °C) (IL) 1.0 A
D1 每線雷電沖擊電流 (10/350 µs) (Iimp) 1 kA
C2 總標稱放電電流 (8/20 μs) (In) 20 kA
C2 每線標稱放電電流 (8/20 μs) (In) 10 kA
電壓保護水平 In C2 (線-線) (UP) ≤ 35 V
電壓保護水平 In C2 (線-PG) (UP) ≤ 600 V
電壓保護水平 1 kV/μs C3 (線-線) (UP) ≤ 11 V
電壓保護水平 1 kV/μs C3 (線-PG) (UP) ≤ 550 V
每線串聯阻抗 1.0 ohms
截止頻率 (線-線) (fG) 100.0 MHz
電容 (線-線) (C) ≤ 25 pF
電容 (線-PG) (C) ≤ 16 pF
工作溫度范圍 (TU) -40 °C ... +80 °C
防護等級 (SPD模塊插入后) IP 20
安裝方式 底座 BXT BAS / BSP BAS 4
接地方式 底座 BXT BAS / BSP BAS 4
外殼材質 聚酰胺 PA 6.6
顏色 黃色
測試標準 IEC 61643-21
認證 UL 497B, CSA, SIL
SIL 類別 SIL3 *)
重量 22 g
