柏楚FSCUT8000免示教焊接系統
——八大鋼結構構件智能焊接解決方案
柏楚電子FSCUT8000免示教系統，專為復雜鋼結構構件焊接而生，深度融合三維感知與AI決策技術，實現屋面梁、圓管、箱型柱等八大典型構件的全自主焊接。系統通過0.05mm精度激光掃描與動態路徑規劃，賦能免示教工業機器人突破傳統工藝瓶頸，顯著提升效率與質量。

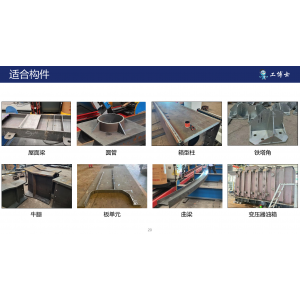

適配八大構件場景
30米屋面梁雙面角焊：免示教機器人掃描H型鋼截面（600×300mm）后，自動生成8mm焊腳路徑，焊接耗時從6小時壓縮至2.5小時，直線度誤差≤3mm/10m；
Φ820mm風電圓管相貫線：360°環向掃描識別K型坡口，智能調整焊槍前傾角（15°±2°），熔深≥8mm，合格率提升至99.6%；
2000×2000mm箱型柱隔板焊接：自主識別0-2mm裝配間隙，采用藥芯焊絲（Ф1.2mm）完成25mm厚板深熔焊，UT合格率達98.5%；
鐵塔角鋼（L200×20）節點焊接：15秒定位20處連接點，斷弧焊工藝（280A/32V）控制咬邊≤0.5mm，變形量降低42%；
40mm牛腿窄間隙焊：免示教系統提取異形特征后，自動規劃8°坡口焊接路徑，熱輸入<25kJ/cm，避免母材熱損傷；
橋梁板單元加勁肋焊接：智能識別±1.5mm肋板公差，動態調節熔敷率（8-12kg/h），變形量≤3mm/m；
R1500mm地鐵曲梁焊接：NURBS曲線擬合空間軌跡，重復定位精度±0.08mm，曲率誤差<0.5‰，達EN15085 CL1標準；
10mm變壓器油箱密封焊：視覺-激光復合傳感穿透油漬干擾，實施50mm/30mm斷續焊，箱沿變形≤0.3mm。
技術優勢與效益
免示教工業機器人依托柏楚系統，使八大構件綜合成本下降40%，編程耗時減少92%，焊縫一次合格率超98.5%，支持6-50mm板厚全位置焊接。該系統已推動電力、軌交、建筑等領域邁向“零編程智造”，未來將向船舶、重型機械延伸，重塑工業焊接新范式。
