7MH4138-6AA00-0BA0
(EAN: 4019169846325 / UPC: 887621822002)

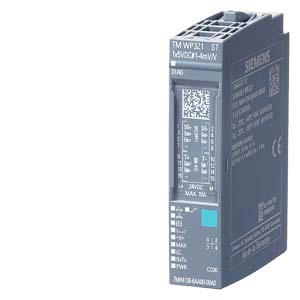

稱重電子模塊 TM SIWAREX WP321 ST
|
|
SIMATIC ET 200SP, TM SIWAREX WP321 ST, single-channel weighing module for platform or hopper scales with analog load cells / strain gauges (full bridges), 1xRS485, 1xLC load cell interface (1-4mV/V), suitable for BU type A0, packing quantity: 1 unit, Detailed load cell diagnostics with digital junction box SIWAREX DB (7MH5001-0AD20 or 7MH5001-0AD01) |
| 一般信息 |
| 產品類型標志 |
TM SIWAREX WP321 ST |
| 硬件功能狀態 |
FS04 |
| 固件版本 |
V1.4.3 |
| ● 可更新固件 |
是 |
| 可用的基本單元 |
BU 類型 A0 |
| 模塊特有彩色標牌板的顏色代碼 |
CC00 |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| ● 時鐘同步模式 |
否 |
| ● 測量范圍調整 |
否 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
STEP 7 V14 以上 |
| ● STEP 7 可組態/ 已集成，自版本 |
STEP 7 V5.4 以上 |
| ● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 |
GSD，修訂版 5 |
| ● PROFINET 版本 GSD 版 / GSD 修訂版以上 |
GSDML V2.34 |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 負載電壓 L+ |
| ● 額定值 (DC) |
24 V |
| ● 允許范圍，下限 (DC) |
19.2 V |
| ● 允許范圍，上限 (DC) |
28.8 V |
| ● 短路保護 |
是 |
| ● 反極性保護 |
是 |
| 輸入電流 |
| 耗用電流，***大值 |
100 mA |
| 傳感器供電 |
| 輸出電壓 (DC) |
4.85 V |
| 短路保護 |
是 |
| 功率 |
| 來自背板總線的功率輸出 |
70 mW |
| 功率損失 |
| 功率損失，典型值 |
2 W |
| 地址范圍 |
| 每個模塊的地址空間 |
| ● 輸入端 |
16 byte |
| ● 輸出端 |
16 byte |
| 硬件擴展 |
| 自動編碼 |
是 |
| ● 機械編碼鍵 |
是 |
| ● 機械編碼鍵的類型 |
類型 B |
| 傳感器 |
| 信號傳感器連接 |
| ● 用于帶 4 導線接口的應變計（全橋） |
是 |
| ● 用于帶 6 導線接口的應變計（全橋） |
是 |
| ● 全橋***低電阻 |
40 應用 SIWAREX IS 時：7MH4710-5BA 時 50 Ohm；使用 7MH4710-5CA 時 105 Ohm |
| ● 全橋***高電阻 |
4 100 |
| 誤差/精度 |
| 線性錯誤（與輸入范圍有關），(+/-) |
0.01 % |
| 誤差限制根據 DIN 1319-1 |
0.05 %; 測量范圍終值的 |
| 溫度系數零點 |
≤ ±0.1 μV/K |
| 溫度系數范圍 |
≤ ±5 ppm/K |
| 4 導線接口溫度系數范圍（基于***終值） |
≤ ±5 ppm/K |
| 6 導線接口溫度系數范圍（基于***終值） |
≤ ±10 ppm/K |
| 1. 接口 |
| 物理接口 |
| ● RS 485 |
是; 可切換終端 390 Ω、220 Ω、390 Ω |
| 物理接口 |
| RS 485 |
| ● 傳輸速率，***大值 |
115.2 kbit/s |
| ● 導線長度，***大值 |
1 000 m; ≤ 115 kb/s，屏蔽式電纜 |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是; 診斷報警 |
| 可接入替代值 |
否 |
| 報警 |
| ● 診斷報警 |
是; 可參數化 |
| ● 過程報警 |
是; 可參數化 |
| 診斷 |
| ● 電源電壓監控 |
是 |
| ● 斷線 |
是 |
| ● 短路 |
是 |
| ● 累積故障 |
是 |
| 診斷顯示 LED |
| ● ERROR LED |
是; 綠色 / 紅色 DIAG-LED |
| ● 電源電壓監控 (PWR-LED) |
是; 綠色 PWR-LED |
| 集成功能 |
| 計數器 |
否 |
| 稱重傳感器 |
| ● 非自動電子稱 |
NSW |
| ● 根據參考值允許的輸入信號，***小值。 |
0.5 µV/d (d=e) |
| ● 采樣速率 |
600 Hz |
| ● 輸入信號的分辨率 |
每個 mV/V ±500000 個部件 |
| ● 同步電壓，***小值 |
0.25 V |
| ● 并聯電壓，***大值 |
4.75 V |
| ● 信號線輸入阻抗，類型 |
4 M |
| ● 讀出線輸入阻抗，類型 |
2 M |
| ● 導線長度，***大值 |
500 m; 使用 SIWAREX 電纜 7MH4702-8AG 時 |
| 測量功能 |
| 測量范圍 |
| — -1 mV/V 至 +1 mV/V |
是; 相當于 ±500000 個部件的分辨率 |
| — -2 mV/V 至 +2 mV/V |
是; 相當于 ±1000000 個部件的分辨率 |
| — -4 mV/V 至 +4 mV/V |
是; 相當于 ±2000000 個部件的分辨率 |
| 絕緣 |
| 絕緣測試，使用 |
707 V DC（測試類型） |
| 標準、許可、證書 |
| 適用于安全功能 |
否 |
| 環境要求 |
| 運行中的環境溫度 |
| ● 水平安裝，***小值 |
-25 °C |
| ● 水平安裝，***大值 |
60 °C |
| ● 垂直安裝，***小值 |
-25 °C |
| ● 垂直安裝，***大值 |
50 °C |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
5 000 m; 如果超出海平面 2000 m，則環境溫度每 100 m 降低 -1 °C |
| ● 環境溫度-氣壓-安裝高度 |
1080 ... 795 hPa（海拔 -1000 ... 5000 m） |
| 分布式運行 |
| 在 SIMATIC S7-300 |
是 |
| 在 SIMATIC S7-400 |
是 |
| 在 SIMATIC S7-1200 |
是 |
| 在 SIMATIC S7-1500 |
是 |
| 在標準 PROFIBUS 主站 |
是 |
| 在標準 PROFINET 控制器 |
是 |
| 尺寸 |
| 寬度 |
15 mm |
| 高度 |
73 mm |
| 深度 |
58 mm |
| 重量 |
| 重量，約 |
30 g |
