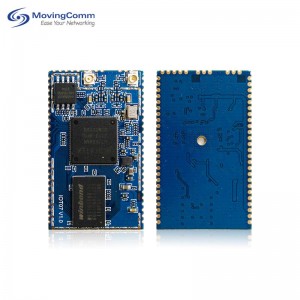

Com IoT07模塊是由深圳星恒訊科技有限公司研發并生產的一個無線路由核心模組。它是一個高集成的小型 802.11 b/g/n Wi-Fi網關模組。Com IoT07模組將Wi-Fi功能，網口，串口，USB及路由系統集成在一個低成本的封裝中，只需要進行簡單的幾個外部電路就可以把模塊***應用起來。
該模塊基于MTK的MT7628方案，集成了 802.11n 2x2 MAC/BB/radio 以及內部 PA 和 LNA。它支持 802.11n，20 MHz 和 40 MHz 信道分別高達 150 Mbps 和 300 Mbps，以及 IEEE 802.11b/g 數據速率。模塊支持OpenWRT的操作系統，同時支持AP模式和客戶端模式，包含各類應用軟件，以減少客戶的開發和設計工作。
1.1 協議規范
模塊支持以下協議規范：
l IEEE Std. 802.11b
l IEEE Std. 802.11g
l IEEE Std. 802.11n
1.2 模塊信息
|
主芯片
|
MTK MT7628DAN（可支持MT7628NN）
|
|
Flash
|
8MByte（***大可支持32MByte）
|
|
內存
|
128MByte（***大可支持128MByte）
|
|
射頻頻率
|
2.40~2.4835GHz
|
|
WiFi協議
|
802.11b/g/n(2X2)
|
|
調制解調
|
11b: DBPSK, DQPSK and CCK and DSSS
11g: BPSK, QPSK, 16QAM, 64QAM and OFDM
11n: MCS0~15 OFDM
|
|
理論帶寬
|
11b:1, 2, 5.5 and 11Mbps
11g:6, 9, 12, 18, 24, 36, 48 and 54 Mbps
11n: MCS0~5, up to 300Mbps
|
|
引腳數量
|
61pin
|
|
主要接口
|
Ethernet, UART, USB
|
|
PCB
|
4層
|
|
尺寸/重量
|
40mm(W)*20mm(L)*2.3mm(T)/4g
|
|
天線
|
標準ipex
|
|
工作溫度
|
-30°C to +70°C
|
|
存儲溫度
|
-40°C to +150°C
|
|
工作電壓
|
3.3V +/-10%
|
|
平均功耗
|
1.5W
|
|
GPIO輸出電壓
|
3.3V +/-10%
|
