7KM3200-0CA01-1AA0
(EAN: 4001869538631)

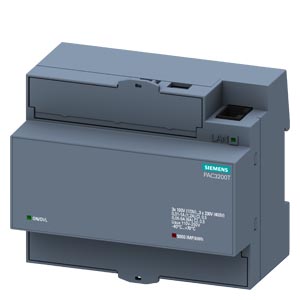

PMD SENTRON PAC3200T DIN rail
-
產品信息細節
-
技術數據
-
CAx數據
|
|
SENTRON，測量儀，7KM PAC3200T，凹頂導軌外殼 不帶顯示屏，L-L：400 V，L-N： 230 V，5 A，凹頂導軌裝置， 3 相，MODBUS TCP，視在 /有效/無功電能， 寬電壓電源，AC/DC， 螺栓型端子連接 |
| 版本 |
| 產品品牌名稱 |
SENTRON |
| 產品名稱 |
多功能測量儀 |
| 產品的規格 |
基本的 |
| 產品類型名稱 |
7KM PAC3200T |
| 測量 |
| 測量方法 |
|
| ● 用于電壓測量 |
TRMS |
| ● 用于電流測量 |
TRMS |
| 測量值采集方式 |
無縫的，連續的 |
| 電壓波形 |
正弦或失真 |
| 可測量的網電頻率 |
|
| ● 初始值 |
45 Hz |
| ● 終值 |
65 Hz |
| 用于測量值采集的運行方式 自動的網電頻率記錄 |
是 |
| 用于測量值采集的運行方式 |
|
| ● 固定在50 Hz |
否 |
| ● 固定在60 Hz |
否 |
| 電源電壓 |
| 電源結構形式 |
寬電壓范圍電源 |
| 電壓類型 電源電壓 |
AC/DC |
| 適應性 |
| 使用的適宜性 |
導軌裝置 |
| 產品功能 |
| 產品功能 |
|
| ● 電壓測量 |
是 |
| ● 電流測量 |
是 |
| ● 有效功率測量 |
是 |
| ● 無功功率測量 |
是 |
| 顯示和操作 |
| 顯示器規格 |
不帶顯示屏的導軌外殼 |
| 按鍵數 |
4 |
| 通訊 |
| 協議 在以太網接口處 支持 |
MODBUS TCP |
| 傳輸率 1 工業以太網 |
10 Mbit/s |
| 傳輸率 2 工業以太網 |
100 Mbit/s |
| 故障限制 |
| 參考條件 對于測量***度的 |
符合 IEC61557-12、IEC62053-22 和 IEC62053-23 |
| 輸入/輸出 |
| 數字輸入端數量 |
1 |
| 數碼式輸入端的運行條件 外部電源 |
是 |
| 數字輸出端數量 |
1 |
| 操作輸出端規格 |
電子設備 |
| 電氣連接規格 在數字輸出端 |
螺栓連接 |
| 測量輸入 |
| 可測量的網電電壓 在 (PE)N 和 L 之間 AC 時 ***大額定值 |
230 V |
| 可測量的網電電壓 在 (PE)N 和 L 之間 AC 時 |
|
| ● ***小值 |
46 V |
| ● ***大值 |
276 V |
| 可測量的網電電壓 外導體之間的 AC 時 ***大額定值 |
400 V |
| 電壓的測量區擴展 帶有外部的電壓互感器 |
是 |
| 內阻 外導體和中性線 在電壓測量時 |
1 M |
| 測量類別 用于電壓測量 |
CAT III |
| 可測量的電流 |
|
| ● 1 AC 時 額定值 |
1 A |
| ● 2 AC 時 額定值 |
5 A |
| 相對的可測量電流 AC 時 |
|
| ● ***小值 |
1 % |
| ● ***大值 |
120 % |
| 電流的測量區擴展 帶有外部的電流互感器 |
是 |
| 零點遏制 在電流測量時 |
10 mA |
| ● 用于中性線電流 |
45 mA |
| 視在功率消耗 在電流測量時 |
|
| ● 對于測量范圍5 A 每個相位 |
0.5 VA |
| 測量類別 用于電流測量 |
CATIII |
| 連接 |
| 電氣連接規格 |
|
| ● 在電壓的測量輸入端 |
螺栓連接 |
| ● 在電流的測量輸入端 |
螺栓連接 |
| 機械設計 |
| 緊固類型 DIN 導軌安裝 |
是 |
| 多功能測量器的結構尺寸 |
6HP |
| 高度 |
90 mm |
| 寬度 |
108 mm |
| 深度 |
64 mm |
| 安裝深度 |
70.8 mm |
| 裝入位置 |
任意的 |
| 認可 證書 |
