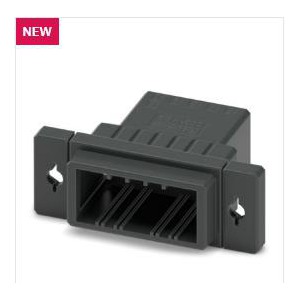

菲尼克斯接線端子 DD31H 2,2/10-PT-3,81-X - 直通插頭

1340662

穿墻式連接器， 顏色: 黑色， 額定電流: 8 A， 額定電壓(III/2): 160 V， 觸點類型: 針式插頭， 行數: 2， 位數: 10， 產品系列: DD31H 2,2/..-PT， 針距: 3.81 mm， 接線方式: 壓接， 導線／PCB連接方向: 0 °， 針腳排列: 直線排列， 鎖扣: - 不帶鎖扣， 插拔系統: CONNEXIS DD， 針式連接器樣式對齊: 標準， 互鎖: 卡接鎖定， 安裝: 鎖緊裝置， 包裝類型: 紙箱包裝

產品詳情



折疊全部

---

---

技術數據



---

產品屬性

產品類型	穿墻式連接器
產品系列	DD31H 2,2/..-PT
產品線	CONNEXIS Connectors S
位數	10
針距	3.81 mm
行數	2
針腳排列	直線排列

---

電氣特性

額定電流IN	8 A
額定電壓 UN	160 V
接觸電阻	5 mΩ
額定電壓(III/3)	160 V
額定電涌電壓(III/3)	2.5 kV
額定電壓(III/2)	160 V
額定電涌電壓(III/2)	2.5 kV
額定電壓 (II/2)	320 V
額定電涌電壓(II/2)	2.5 kV

---

連接數據

互鎖
鎖定類型	卡接鎖定
安裝法蘭	鎖緊裝置
導線連接
連接方式	壓接
可連接導向橫截面 AWG	28 ... 14
剝線長度	4.5 mm

---

安裝

針腳排列

直線排列

---

材料規格

材料數據 - 殼體
顏色 (外殼)	黑色 (9005)
絕緣材料	PBT
絕緣材料組	II
CTI符合IEC 60112	400 ≤ CTI < 600
阻燃等級，符合UL 94	V0

---

說明

觸點說明	這些連接器符合DIN EN 61984標準，無開關容量(COC)。若用于預期目的，不可在帶電或負載情況下插入或斷開連接。
應用說明	所有實驗室測試均在將壓接插針用作附件的情況下進行。
應用說明	電流取決于使用的壓接插針和導線橫截面積。
應用說明	配套壓接插針可在“附件”選項卡中查看。

---

尺寸

尺寸圖
針距	3.81 mm
寬度 [w]	47 mm
高度[h]	17.78 mm
長度[l]	33.6 mm

---

機械測試

壓接的拉伸強度
結果	已通過測試
導線橫截面／導線類型／牽引力設定值／實際值	AWG 28 / 柔性 / > 11 N
插入/拔出力
結果	已通過測試
周期數	25
每個接線位的插入強度	6 N
每個接線位的拔出強度	6 N
插芯中的觸點底座
規格	IEC 60512-15-1:2008-05
插芯觸點支架 要求 >20 N	已通過測試
抗擦抹性
規格	IEC 60068-2-70:1995-12
結果	已通過測試
極性保護和編碼
規格	IEC 60512-13-5:2006-02
結果	已通過測試
外觀檢查
規格	IEC 60512-1-1:2002-02
結果	已通過測試
尺寸檢查
規格	IEC 60512-1-2:2002-02
結果	已通過測試

---

電氣測試

溫度測試 | 測試組C
規格	IEC 60512-5-1:2002-02
已測芯數	20
絕緣電阻
規格	IEC 60512-3-1:2002-02
絕緣電阻，相鄰接線位	> 5 MΩ
電氣間隙和爬電距離 |
規格	IEC 60664-1:2007-04
絕緣材料組	II
比較跟蹤指標（IEC 60112）	400 ≤CTI< 600
額定絕緣電壓 (III/3)	160 V
額定電涌電壓 (III/3)	2.5 kV
***小電氣間隙值 – 不均勻電場 (III/3)	1.5 mm
***小爬電距離(III/3)	2.2 mm
額定絕緣電壓 (III/2)	160 V
額定電涌電壓(III/2)	2.5 kV
***小電氣間隙值 – 不均勻電場 (III/2)	1.5 mm
***小爬電距離(II/2)	1.5 mm
額定絕緣電壓 (II/2)	320 V
額定過電壓 (II/2)	2.5 kV
***小電氣間隙值 – 不均勻電場 (II/2)	1.5 mm
***小爬電距離(II/2)	2.2 mm

---

環境和真實條件

振動測試
規格	IEC 60068-2-6:2007-12
頻率	10 - 150 - 10 Hz
掃描速率	1倍頻程/分鐘
振幅	0.35 mm (10 Hz ... 60.1 Hz)
加速度	50 m/s² (60.1 Hz ... 150 Hz)
每軸的測試周期	2.5 h
耐久性測試
規格	IEC 60512-9-1:2010-03
海平面脈沖耐受電壓	2.95 kV
體積電阻 R1	5 mΩ
體積電阻 R2	5 mΩ
第2級的體積電阻R2	5 mΩ
插入／拔出周期	25
氣候測試
規格	ISO 6988:1985-02
腐蝕應力	0.2 dm3的SO2 氣體通入容量300 dm3的箱體，溫度40°C，1周期
熱應力	105 °C/168 h
大功率頻率耐受電壓	1.39 kV
環境條件
環境溫度（運行）	-55 °C ... 105 °C (取決于衰減曲線)
環境溫度（存放/運輸）	-40 °C ... 70 °C
相對濕度（存放/運輸）	30 % ... 70 %
環境溫度（組裝）	-5 °C ... 100 °C

---

包裝規格

包裝類型

紙箱包裝

---

商業數據



訂貨號	1340662
包裝單位	50 pc
***小訂貨量	50 pc
注意	定制（不可退回）
銷售關鍵代碼	AABCUG
產品關鍵代碼	AABCUG
GTIN	4063151647285
單件重量（含包裝）	9.59 g
單件重量（不含包裝）	9.48 g
關稅號	8538900000
原產地	CN

---
