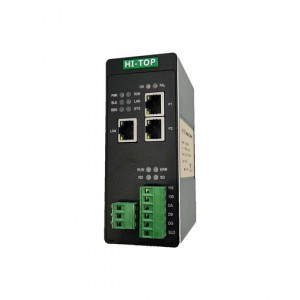

Modbus RTU轉CC-LINK IEFB 協議轉換網關工業級 HT3S-CIS-MDN

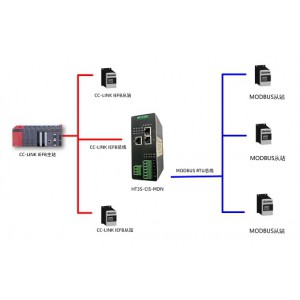

HT3S-CIS-MDN 是一款 CC-LINK IEFB 從站功能的通訊網關。該產品主要功能是將Modbus RTU 接入到 CC-LINK IEFB網絡中。本網關連接到 CC-LINK IEFB總線中作為從站使用，連接到 Modbus RTU總線中作為主站或從站使用。即可以實現MODBUS RTU接口儀表、變頻器、綜保、軟啟動器或PLC等設備接入到三菱的CC-LINK IEFB網絡系統。



技術指標

MODBUS-RTU 技術參數

● 網關的MODBUS接口可通過撥碼選擇做為主站或從站，兩種工作方式二選一工作。

● 網關的MODBUS接口可通過撥碼選擇RS485接口或RS232接口，兩種接口二選一工作。

● 網關的MODBUS波特率支持： 2400、4800、9600、19.2K、38.4K、57.6K、115.2K等。

● 網關的MODBUS字符格式及校驗位：8位無校驗+1停止位、8位+偶校驗+1停止位、8位+奇校驗+1停止位、8位無校驗+2停止位。

● 網關作為MODBUS 主站，支持01H、02H、03H、04H、05H、06H、0FH、10H號功能。

● 網關作為MODBUS 從站，支持03H、04H、06H、10H號功能。

● 網關作為MODBUS 主站，***多能帶32個Modbus從站。



CC-LINK IE FIELD BASIC 技術參數

● 網關作為CC-LINK IE FIELD BASIC網絡的從站，可以連接三菱的PLC。

● 通過網關的撥碼，可以設置網關占用1個站~4個站。

● 輸入輸出字節數：輸入字?jǐn)?shù)128 word、輸出字?jǐn)?shù)128 word。

● 網關占用幾個站，直接決定輸入輸出數量。

序號	占用站數	輸入字?jǐn)?shù)	輸出字?jǐn)?shù)
1	1	32	32
2	2	64	64
3	3	96	96
4	4	128	128



電氣參數

● 電源電壓：直流 24V/200mA（18V～30V 可用），使用中建議接好保護地 PE

● 環境溫度： 運輸和存儲：-40℃～+85℃ 工作溫度：-40℃～+75℃

● 工作相對濕度：-25～55℃， 濕度≤95%

● 外形尺寸：50mm（寬）×126mm（高）×94mm（厚）；

● 安裝方式：35mm導軌；

● 防護等級：IP20；

● 重量：約500g。
