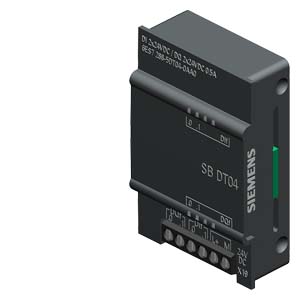

SIEMENS/西門子 S7-200 SMART6ES7288-5DT04-0AA0
|
|
SIMATIC S7-200 SMART， 數字輸入/輸出 SB DT04，2數字輸入/2數字輸出， 2 DI 24V DC/2 DO 24V DC |
| 一般信息 |
| 產品類型標志 |
SB DT04，DI 2x24 VDC，DQ 2x24 VDC/0.75 A |
| 運行中的 CiR 配置 |
| 可在 RUN 模式下更改參數分配 |
否 |
| 電源電壓 |
| 額定值 (DC) |
24 V; -15 / +20 % |
| 允許范圍，下限 (DC) |
20.4 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 輸入電流 |
| 耗用電流，典型值 |
50 mA |
| 功率損失 |
| 功率損失，典型值 |
1 W |
| 數字輸入 |
| 數字輸入端數量 |
2 |
| 輸入電壓 |
| ● 輸入電壓類型 |
DC |
| ● 額定值 (DC) |
24 V |
| ● 對于信號“0” |
***大值 5 V |
| ● 對于信號“1” |
***小值 15 V |
| 輸入電流 |
| ● 對于信號“0”，***大值（允許的閉路電流） |
1 mA |
| ● 對于信號“1”，典型值 |
2.5 mA |
| 輸入延遲（輸入電壓為額定值時） |
| 對于標準輸入端 |
| — 從“0”到“1”時，***大值 |
20 µs |
| — 從“1”到“0”時，***大值 |
20 µs |
| 導線長度 |
| ● 屏蔽，***大值 |
500 m |
| ● 未屏蔽，***大值 |
300 m |
| 數字輸出 |
| 數字輸出端數量 |
2 |
| 短路保護 |
否 |
| 輸出電壓 |
| ● 對于信號“0”的***大值 |
0.1 V |
| ● 對于信號“1”，***大值 |
20 V |
| 電阻負載時的輸出延遲 |
| ● 從 “0” 到“1”，***大值 |
2 µs |
| ● 從 ”1” 到“0”，***大值 |
10 µs |
| 報警/診斷/狀態信息 |
| 診斷顯示 LED |
| ● 用于輸入端狀態 |
是 |
| ● 用于輸出端狀態 |
是 |
| 防護等級和防護類別 |
| 防護等級 IP |
IP20 |
| 標準、許可、證書 |
| CE 標記 |
是 |
| 尺寸 |
| 寬度 |
35 mm |
| 高度 |
52.2 mm |
| 深度 |
16 mm |
| 重量 |
| 重量，約 |
18.1 g |
