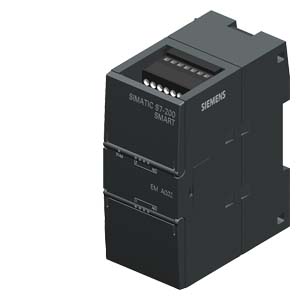

SIEMENS/西門子 S7-200 SMART 6ES7288-3AQ02-0AA0
|
|
SIMATIC S7-200 SMART， 模擬輸出 SM AQ02，2 AO， +/-10V，11 Bit 分辨率， 或 4-20mA，10 Bit 分辨率 |
| 一般信息 |
| 產品類型標志 |
SM AQ02，AQ 2x11 bit |
| 運行中的 CiR 配置 |
| 可在 RUN 模式下更改參數分配 |
否 |
| 電源電壓 |
| 電源的電壓類型 |
DC |
| 額定值 (DC) |
24 V; -15 / +20 % |
| 允許范圍，下限 (DC) |
20.4 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 輸入電流 |
| 耗用電流，典型值 |
50 mA |
| 來自背板總線 DC 5 V，典型值 |
80 mA |
| 功率損失 |
| 功率損失，典型值 |
1.5 W |
| 模擬輸入 |
| 模擬輸入端數量 |
0 |
| 模擬輸出 |
| 模擬輸出端數量 |
2; 電流或電壓 |
| 輸出范圍，電壓 |
| ● -10 V 至 +10 V |
是 |
| 輸出范圍，電流 |
| ● 0 至 20 mA |
是 |
| 負載電阻（在額定輸出范圍內） |
| ● 電壓輸出端的***小值 |
1 k |
| ● 電流輸出端的***大值 |
500 |
| 輸出端的模擬值構成 |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），***大值 |
11 bit |
| ● 同步運行模式分辨率（包括超量程） |
電壓模式：10 位 + 符號位，電流模式：10 位 |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是 |
| 診斷 |
| ● 電源電壓監控 |
是 |
| ● 斷線 |
是 |
| ● 短路 |
是 |
| 診斷顯示 LED |
| ● 用于輸出端狀態 |
是 |
| 防護等級和防護類別 |
| 防護等級 IP |
IP20 |
| 標準、許可、證書 |
| CE 標記 |
是 |
| 尺寸 |
| 寬度 |
45 mm |
| 高度 |
100 mm |
| 深度 |
81 mm |
| 重量 |
| 重量，約 |
147.1 g |
