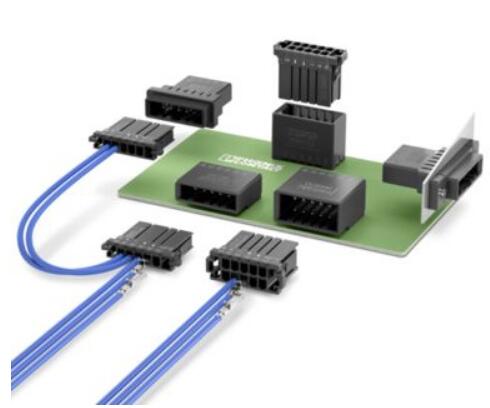

菲尼克斯 用于電纜組裝的優化線對板連接器

用于電纜組裝、基于壓接的新型插拔式連接器產品組合包括水平或垂直連接方向的連接器和插座以及穿板式連接。壓接插針適用于AWG 28 ... 14的導線。D21、D31和D32產品組合中的連接器針距分別為2.5 mm、3.81 mm和5.08 mm，適用于多種信號和低壓電源。

菲尼克斯 D31PC 2,2/ 3-3,81-X - PCB 插拔式連接器

1339690

插拔式連接器， 顏色: 黑色， 額定電流: 8 A， 額定電壓(III/2): 160 V， 觸點類型: 孔式插頭， 行數: 1， 位數: 3， 產品系列: D31PC 2,2/..， 針距: 3.81 mm， 接線方式: 壓接， 導線／PCB連接方向: 0 °， 鎖扣: - 不帶鎖扣， 插拔系統: CONNEXIS D， 互鎖: 卡接鎖定， 安裝: 自鎖法蘭， 包裝類型: 紙箱包裝

產品詳情



Collapse all

---

---

技術數據



---

產品屬性

產品線	CONNEXIS Connectors S
產品類型	PCB插拔式連接器
產品系列	D31PC 2,2/..
位數	3
針距	3.81 mm
行數	1

---

電氣特性

額定電流IN	8 A
額定電壓 UN	160 V
污染等級	3
接觸電阻	5 mΩ
額定電壓(III/3)	160 V
額定電涌電壓(III/3)	2.5 kV
額定電壓(III/2)	160 V
額定電涌電壓(III/2)	2.5 kV
額定電壓 (II/2)	320 V
額定電涌電壓(II/2)	2.5 kV

---

連接數據

互鎖
鎖定類型	卡接鎖定
安裝法蘭	自鎖法蘭
導線連接
連接方式	壓接
導線／PCB連接方向	0 °
可連接導向橫截面 AWG	28 ... 14
剝線長度	4.5 mm

---

材料規格

材料數據 - 殼體
顏色 (外殼)	黑色 (9005)
絕緣材料	PBT
絕緣材料組	II
CTI符合IEC 60112	400 ≤ CTI < 600
阻燃等級，符合UL 94	V0

---

尺寸

尺寸圖
針距	3.81 mm
寬度 [w]	26.76 mm
高度[h]	7.15 mm
長度[l]	22.8 mm

---

說明

觸點說明	這些連接器符合DIN EN 61984標準，無開關容量(COC)。若用于預期目的，不可在帶電或負載情況下插入或斷開連接。
應用說明	所有實驗室測試均在將壓接插針用作附件的情況下進行。
應用說明	電流取決于使用的壓接插針和導線橫截面積。
應用說明	配套壓接插針可在“附件”選項卡中查看。

---

機械測試

壓接的拉伸強度
結果	已通過測試
導線橫截面／導線類型／牽引力設定值／實際值	AWG 28 / 柔性 / > 11 N
插入/拔出力
結果	已通過測試
周期數	25
每個接線位的插入強度	6 N
每個接線位的拔出強度	6 N
抗擦抹性
規格	IEC 60068-2-70:1995-12
結果	已通過測試
極性保護和編碼
規格	IEC 60512-13-5:2006-02
結果	已通過測試
外觀檢查
規格	IEC 60512-1-1:2002-02
結果	已通過測試
尺寸檢查
規格	IEC 60512-1-2:2002-02
結果	已通過測試

---

環境和真實條件

振動測試
規格	IEC 60068-2-6:2007-12
頻率	10 - 150 - 10 Hz
掃描速率	1倍頻程/分鐘
振幅	0.35 mm (10 Hz ... 60.1 Hz)
掃描速率	50 m/s² (60.1 Hz ... 150 Hz)
每軸的測試周期	2.5 h
耐久性測試
規格	IEC 60512-9-1:2010-03
海平面脈沖耐受電壓	2.95 kV
體積電阻 R1	5 mΩ
體積電阻 R2	5 mΩ
插入／拔出周期	25
氣候測試
規格	ISO 6988:1985-02
腐蝕應力	0.2 dm3的SO2 氣體通入容量300 dm3的箱體，溫度40°C，1周期
熱應力	105 °C/168 h
大功率頻率耐受電壓	1.39 kV
環境條件
環境溫度（運行）	-55 °C ... 105 °C (取決于衰減曲線)
環境溫度（存放/運輸）	-40 °C ... 70 °C
相對濕度（存放/運輸）	30 % ... 70 %
環境溫度（組裝）	-5 °C ... 100 °C

---

電氣測試

溫度測試 | 測試組C
規格	IEC 60512-5-1:2002-02
已測芯數	10
絕緣電阻
規格	IEC 60512-3-1:2002-02
絕緣電阻，相鄰接線位	> 5 MΩ
電氣間隙和爬電距離 |
規格	IEC 60664-1:2007-04
絕緣材料組	II
比較跟蹤指標（IEC 60112）	400 ≤CTI< 600
額定絕緣電壓 (III/3)	160 V
額定電涌電壓 (III/3)	2.5 kV
***小電氣間隙值 – 不均勻電場 (III/3)	1.5 mm
***小爬電距離(III/3)	2.2 mm
額定絕緣電壓 (III/2)	160 V
額定電涌電壓(III/2)	2.5 kV
***小電氣間隙值 – 不均勻電場 (III/2)	1.5 mm
***小爬電距離(II/2)	1.5 mm
額定絕緣電壓 (II/2)	320 V
額定過電壓 (II/2)	2.5 kV
***小電氣間隙值 – 不均勻電場 (II/2)	1.5 mm
***小爬電距離(II/2)	2.2 mm

---

包裝規格

包裝類型

紙箱包裝

---

商業數據



訂貨號	1339690
包裝單位	100 pc
***小訂貨量	100 pc
注意	定制（不可退回）
銷售關鍵代碼	AABCUE
產品關鍵代碼	AABCUE
GTIN	4063151645342
單件重量（含包裝）	2.64 g
單件重量（不含包裝）	3.276 g
關稅號	8536901900
原產地	CN
