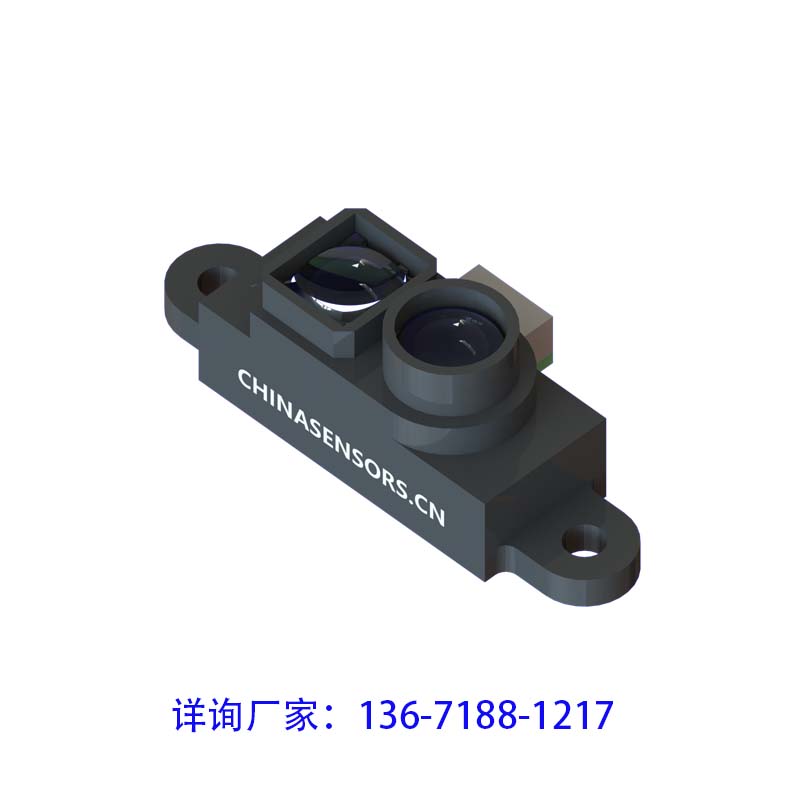

限定距離傳感器DSA-V
限定距離型，不受物體顏色影響
1、采用專用IC設計，調制電路
2、限定距離型，不受背景顏色影響
3、啟動延時（25ms）， 避免系統啟動時誤觸發
4、亮動、暗動可選
5、高速響應時間：5ms
6、電源反接保護、輸出逆接保護、輸出過載保護
|
型號
|
NPN |
亮動 |
DSA-V50NL |
DSA-V100NL |
DSA-V200NL |
DSA-V300NL |
| 暗動 |
DSA-V50ND |
DSA-V100ND |
DSA-V200ND |
DSA-V300ND |
| PNP |
亮動 |
DSA-V50PL |
DSA-V100PL |
DSA-V200PL |
DSA-V300PL |
| 暗動 |
DSA-V50PD |
DSA-V100PD |
DSA-V200PD |
DSA-V300PD |
|
檢測方式
|
限定距離型 |
|
檢測距離
|
50mm |
100mm |
200mm |
300mm |
|
檢測物體
|
100*100mm白色相紙 |
|
背景抑制區
|
＞60mm |
＞110mm |
＞235mm |
＞380mm |
| 黑白誤差 |
±3% |
±3% |
±5% |
±10% |
| 盲區 |
10mm |
10mm |
20mm |
20mm |
|
光源
|
紅外 |
紅外 |
紅外 |
紅外 |
| 電源電壓 |
10~24VDC（電壓波動（P-P）10%以下） |
|
消耗電流
|
25mA Max (不包括負載) |
|
負載電流
|
100mA以下 |
|
回路保護
|
電源反接保護、輸出短路保護、輸出反接保護 |
|
動作指示
|
動作顯示燈（紅色） 、穩定顯示燈（綠色） |
|
響應時間
|
5ms |
| 靈敏度調整 |
按鍵自適應 |
| 動作模式 |
亮動或暗動通過導線切換 |
| 環境照度 |
太陽光：11,000lx；白熾燈：3,000lx |
| 環境溫度 |
動作時：-20~+55℃，保存時：-25~+65℃（不結冰、不結露） |
| 環境濕度 |
動作時：35~85%RH，保存時：35~95%RH（不結露） |
| 防護等級 |
IEC IP67 |
| 連接方式 |
導線引出式 |
| 線色定義 |
棕：電源，藍：地，黑（亮動）：輸出/白（暗動）：輸出 |
| 材質 |
外殼：PBT，透鏡：PMMA |
| 附件 |
螺絲*2，螺母*2，微型螺絲刀*1 |
| 重量 |
約50g |
