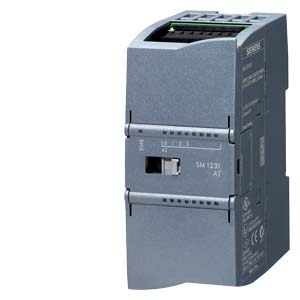

6ES7231-5QF32-0XB0
(EAN: 6940408101906 / UPC: 887621424732)
S7-1200, ANALOG INPUT SM 1231 TC, 8 AI
 |
SIMATIC S7-1200，模擬輸入， SM 1231 TC，8 AI 熱電偶 |
| 一般信息 |
| 產品類型標志 |
SM 1231，AI 8x16 bit TC |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 輸入電流 |
| 耗用電流，典型值 |
40 mA |
| 來自背板總線 DC 5 V，典型值 |
80 mA |
| 功率損失 |
| 功率損失，典型值 |
1.5 W |
| 模擬輸入 |
| 模擬輸入端數量 |
8; 熱電偶 |
| 電壓輸入允許的輸入電壓（毀壞限制），***大值 |
±35 V |
| 溫度測量的技術單位，可調節 |
攝氏度/華氏度 |
| 輸入范圍 |
| ● 電壓 |
是 |
| ● 電流 |
否 |
| ● 熱電偶 |
是; J、K、T、E、R & S、B、N、C、TXK/XK(L)；電壓范圍：±80 mV |
| ● 電阻溫度計 |
否 |
| ● 電阻 |
否 |
| 輸入范圍（額定值），電壓 |
| ● -80 mV 至 +80 mV |
是 |
| — 輸入電阻（-80 mV 至 +80 mV） |
≥1 兆歐 |
| 輸入范圍（額定值），熱電偶 |
| ● 類型 B |
是 |
| ● 類型 C |
是 |
| ● 類型 E |
是 |
| ● 類型 J |
是 |
| ● 類型 K |
是 |
| ● 類型 N |
是 |
| ● 類型 R |
是 |
| ● 類型 S |
是 |
| ● 類型 T |
是 |
| ● 類型 TXK/TXK(L) 符合 GOST |
是 |
| 熱電偶 (TC) |
| 溫度補償 |
| — 可參數化 |
否 |
| 輸入端的模擬值構成 |
| 測量原理 |
集成 |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），***大值 |
15 bit; + 符號 |
| ● 可參數化的集成時間 |
否 |
| ● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制 |
50 / 60 / 400 Hz 時 85 dB |
| 測量值濾波 |
| ● 可參數化 |
是 |
| 誤差/精度 |
| 溫度錯誤（與輸入范圍有關），(+/-) |
25 ℃ ±0.1%，至 55 ℃ ±0.2% 全部測量范圍 |
| 25 °C 時起振狀態下的重復精度（與輸出范圍有關），(+/-) |
0.5 % |
| 故障電壓抑制 f = n x (f1 +/- 1 %)，f1 = 干擾頻率 |
| ● 共模干擾，***小值 |
120 dB |
| 報警/診斷/狀態信息 |
| 報警 |
是 |
| 診斷功能 |
是; 可讀 |
| 報警 |
| ● 診斷報警 |
是 |
| 診斷 |
| ● 電源電壓監控 |
是 |
| ● 斷線 |
是 |
| 診斷顯示 LED |
| ● 用于輸入端狀態 |
是 |
| ● 用于維護 |
是 |
| 防護等級和防護類別 |
| 防護等級 IP |
IP20 |
| 標準、許可、證書 |
| CE 標記 |
是 |
| CSA 許可 |
是 |
| UL 許可 |
是 |
| cULus |
是 |
| FM 許可 |
是 |
| RCM（原 C-TICK） |
是 |
| KC 許可 |
是 |
| 船舶建造許可 |
是 |
| 環境要求 |
| 露天情況下 |
| ● ***大落差 |
0.3 m; 五個，在發貨包裝內 |
| 運行中的環境溫度 |
| ● ***小值 |
-20 °C |
| ● ***大值 |
60 °C |
| ● 水平安裝，***小值 |
-20 °C |
| ● 水平安裝，***大值 |
60 °C |
| ● 垂直安裝，***小值 |
-20 °C |
| ● 垂直安裝，***大值 |
50 °C |
| 運輸/儲存時的環境溫度 |
| ● ***小值 |
-40 °C |
| ● ***大值 |
70 °C |
| 氣壓符合 IEC 60068-2-13 標準要求 |
| ● 操作，***小值 |
795 hPa |
| ● 操作，***大值 |
1 080 hPa |
| ● 存放/運輸，***小值 |
660 hPa |
| ● 存放/運輸，***大值 |
1 080 hPa |
| 相對空氣濕度 |
| ● 25 °C 時無冷凝運行，***大值 |
95 % |
| 有害物質濃度 |
| ● RH < 60% 時的 SO2，無冷凝 |
二氧化硫： < 0.5 ppm；硫化氫： < 0.1 ppm；RH < 60% 無冷凝液 |
| 連接技術 |
| 需要的前置插頭 |
是 |
| 機械/材料 |
| 外殼材料（正面） |
|
| ● 塑料 |
是 |
| 尺寸 |
| 寬度 |
45 mm |
| 高度 |
100 mm |
| 深度 |
75 mm |
| 重量 |
| 重量，約 |
220 g |
