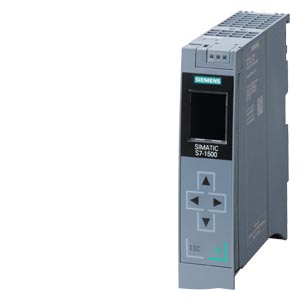

| SIMATIC S7-1500R， CPU 1513R-1PN， 中央處理器，帶 內存 300KB 用于 程序及 1.5MB 用于數據， 第 1 個接口：PROFINET RT 帶雙端口交換機， 需要 SIMATIC 存儲卡 | ||
| 一般信息 | ||
| 產品類型標志 | CPU 1513R-1 PN | |
| 硬件功能狀態 | FS01 | |
| 固件版本 | V2.9 | |
| 產品功能 | ||
| ● I&M 數據 | 是; I&M0 至 I&M3 | |
| ● 時鐘同步模式 | 否 | |
| 附帶程序包的 | ||
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 | V17 (FW V2.9) / V16 (FW V2.8) / V15.1 (FW V2.6) | |
| 顯示 | ||
| 屏幕對角線 [cm] | 3.45 cm | |
| 操作元件 | ||
| 按鍵數量 | 6 | |
| 運行模式開關 | 1 | |
| 電源電壓 | ||
| 額定值 (DC) | 24 V | |
| 允許范圍，下限 (DC) | 19.2 V | |
| 允許范圍，上限 (DC) | 28.8 V | |
| 反極性保護 | 是 | |
| 電源和電壓斷路跨接 | ||
| ● 停電/斷電跨接時間 | 5 ms | |
| 輸入電流 | ||
| 耗用電流（額定值） | 0.7 A | |
| 接通電流，***大值 | 1.9 A; 額定值 | |
| I²t | 0.02 A²·s | |
| 功率損失 | ||
| 功率損失，典型值 | 5.7 W | |
| 存儲器 | ||
| SIMATIC 存儲卡插槽數量 | 1 | |
| 需要 SIMATIC 存儲卡 | 是 | |
| 工作存儲器 | ||
| ● 集成（用于程序） | 300 kbyte | |
| ● 集成（用于數據） | 1.5 Mbyte | |
| 裝載存儲器 | ||
| ● 插拔式（SIMATIC 存儲卡），***大值 | 32 Gbyte | |
| 緩沖 | ||
| ● 免維護 | 是 | |
| CPU-處理時間 | ||
| 對于位運算，典型值 | 80 ns | |
| 對于字運算，典型值 | 96 ns | |
| 對于定點運算，典型值 | 128 ns | |
| 對于浮點運算，典型值 | 512 ns | |
| CPU-組件 | ||
| 元素?cái)?shù)量（總數） | 4 000; 程序塊 (OB、FB、FC、DB) 和 UDT | |
| DB | ||
| ● 編號范圍 | 數字條：1 至 59999 | |
| ● 容量，***大值 | 1.5 Mbyte; 如果模塊訪問未經優化，數據庫的***大容量為 64 KB | |
| FB | ||
| ● 編號范圍 | 0 ... 65 535 | |
| ● 容量，***大值 | 300 kbyte | |
| FC | ||
| ● 編號范圍 | 0 ... 65 535 | |
| ● 容量，***大值 | 300 kbyte | |
| OB | ||
| ● 容量，***大值 | 300 kbyte | |
| ● 可用循環 OB 數量 | 100 | |
| ● 時間報警 OB 數量 | 20 | |
| ● 延遲報警 OB 數量 | 20 | |
| ● 喚醒警告 OB 數量 | 20 | |
| ● 過程報警 OB 數量 | 50 | |
| ● 啟動 OB 數量 | 100 | |
| ● 異步錯誤 OB 數量 | 4 | |
| ● 同步錯誤 OB 數量 | 2 | |
| ● 診斷報警 OB 的數量 | 1 | |
| 嵌套深度 | ||
| ● 每個優先等級 | 24 | |
| 計數器、定時器及其剩磁 | ||
| S7 計數器 | ||
| ● 數量 | 2 048 | |
| 剩磁 | ||
| — 可調整 | 是 | |
| IEC 計數器 | ||
| ● 數量 | 任意（僅由系統內存進行限制） | |
| 剩磁 | ||
| — 可調整 | 是 | |
| S7 時間 | ||
| ● 數量 | 2 048 | |
| 剩磁 | ||
| — 可調整 | 是 | |
| IEC 計時器 | ||
| ● 數量 | 任意（僅由系統內存進行限制） | |
| 剩磁 | ||
| — 可調整 | 是 | |
| 數據范圍及其剩磁 | ||
| 保留的數據范圍（包括時間、計數器、標記），***大值 | 128 kbyte | |
| 標記 | ||
| ● 容量，***大值 | 16 kbyte | |
| ● 定時標記數量 | 8; 8 個時鐘存儲器二進制位 bit 合而為一個時鐘存儲器字節 byte | |
| 數據組件 | ||
| ● 可調整剩磁 | 是 | |
| ● 預設剩磁 | 否 | |
| 本地?cái)?shù)據 | ||
| ● 每個優先等級，***大值 | 64 kbyte; 每個塊***大 16 KB | |
| 地址范圍 | ||
| IO 模塊數量 | 2 048; 模塊 / 子模塊的***大數量 | |
| 外設地址范圍 | ||
| ● 輸入端 | 32 kbyte; 所有輸入端位于過程映像內 | |
| ● 輸出端 | 32 kbyte; 所有輸出端位于過程映像內 | |
| 每個集成的 IO 子系統 | ||
| — 輸入端（容量） | 8 kbyte | |
| — 輸出端（容量） | 8 kbyte | |
| 分量過程映像 | ||
| ● 分量過程映像數量，***大值 | 32 | |
| 硬件擴展 | ||
| 分布式 IO 系統數量 | 1 | |
| IO 控制器數量 | ||
| ● 集成 | 1 | |
| 時間 | ||
| 時鐘 | ||
| ● 類型 | 硬件時鐘 | |
| ● 緩沖持續時間 | 6 wk; 當環境溫度為 40°C 時，典型值 | |
| ● 每日偏差，***大值 | 10 s; 典型值：2 s | |
| 運行時間計數器 | ||
| ● 數量 | 16 | |
| 時間同步 | ||
| ● 提供支持 | 是 | |
| ● 在以太網上通過 NTP | 是 | |
| 接口 | ||
| PROFINET 接口數量 | 1 | |
| 1. 接口 | ||
| 物理接口 | ||
| ● RJ 45（以太網） | 是; X1 | |
| ● 端口數量 | 2 | |
| ● 集成開關 | 是 | |
| 協議 | ||
| ● IP 協議 | 是; IPv4 | |
| ● PROFINET IO 控制器 | 是 | |
| ● PROFINET IO 設備 | 否 | |
| ● SIMATIC 通訊 | 是; 僅服務器 | |
| ● 開放式 IE 通訊 | 是 | |
| ● 網絡服務器 | 否 | |
| ● 氣液冗余 | 是 | |
| PROFINET IO 控制器 | ||
| 服務 | ||
| — PG/OP 通訊 | 是 | |
| — 等時模式 | 否 | |
| — IRT | 否 | |
| — PROFIenergy | 是 | |
| — 可連接的 IO 設備數量，***大值 | 64 | |
| 物理接口 | ||
| RJ 45（以太網） | ||
| ● 100 Mbit/s | 是 | |
| ● 自動協商 | 是 | |
| ● 自動交叉 | 是 | |
| ● 工業以太網狀態 LED | 是 | |
| 協議 | ||
| 支持 PROFIsafe 協議 | 否 | |
| 連接數量 | ||
| ● 連接數量，***大值 | 88 | |
| ● 為 ES/HMI/Web 預留的連接數量 | 10 | |
| 冗余模式 | ||
| 氣液冗余 | ||
| — MRP | 是; MRP 自動管理器符合 2.0 版本 IEC 62439-2 的要求 | |
| — MRP 互相連接，提供支持 | 是; 用作 MRP 環形用電器，符合 3.0 版本 IEC 62439-2 的要求 | |
| — MRPD | 否 | |
| — 線路中斷時的切換時間，類型 | 200 ms; PROFINET MRP | |
| — 環路中的用戶數量，***大值 | 50; 建議只連接 16 臺 | |
| SIMATIC 通訊 | ||
| ● PG/OP 通訊 | 是; 使用 TLS V1.3 預設進行加密 | |
| ● S7 路由 | 否 | |
| ● S7 通訊，作為服務器 | 是 | |
| ● S7 通訊，作為客戶機 | 否 | |
| 開放式 IE 通訊 | ||
| ● TCP/IP | 是 | |
| — 數據長度，***大值 | 64 kbyte | |
| — 各端口的多個無源連接，提供支持 | 是 | |
| ● ISO-on-TCP (RFC1006) | 是 | |
| — 數據長度，***大值 | 64 kbyte | |
| ● UDP | 是 | |
| — 數據長度，***大值 | 2 kbyte; UDP 廣播時 1472 個字節 | |
| — UDP-Multicast | 是; ***多 5 個 電路 | |
| ● DHCP | 否 | |
| ● DNS | 是 | |
| ● SNMP | 是 | |
| ● DCP | 是 | |
| ● LLDP | 是 | |
| 網絡服務器 | ||
| ● HTTP | 否 | |
| ● HTTPS | 否 | |
| OPC UA | ||
| ● OPC UA 客戶端 | 否 | |
| ● OPC UA 服務器 | 否 | |
| 其他協議 | ||
| ● MODBUS | 是; MODBUS TCP | |
| 等時模式 | ||
| 等距離 | 否 | |
| S7 消息功能 | ||
| 消息功能的可注冊站點數量，***大值 | 32 | |
| 程序消息 | 是 | |
| 可配置程序消息的數量，***大值 | 5 000; 程序消息通過模塊“Program_Alarm”、ProDiag 或 GRAPH 生成 | |
| RUN 狀態下可加載程序消息數量，***大值 | 2 500 | |
| 同時間活動的信息數量，***大值 | ||
| ● 程序消息數量 | 300 | |
| ● 系統診斷消息數量 | 100 | |
| 調試功能測試 | ||
| 共同調試（工程組） | 否 | |
| 組件狀態 | 是; ***多同時 8 個 | |
| 各個步驟 | 否 | |
| 停止點數量 | 8; 僅在 RUN-Solo 狀態下支持?jǐn)帱c(diǎn) | |
| 狀態/控制 | ||
| ● 變量狀態/控制 | 是 | |
| ● 變量 | 輸入/輸出端、標記、DB、外圍設備輸入/輸出端、計時器、計數器 | |
| ● 變量數量，***大值 | ||
| — 其中的變量狀態，***大值 | 200; 每個任務 | |
| — 其中的變量控制，***大值 | 200; 每個任務 | |
| 強制 | ||
| ● 強制 | 是 | |
| ● 強制，變量 | 外圍輸入/輸出 | |
| ● 變量數量，***大值 | 200 | |
| 診斷緩沖器 | ||
| ● 存在 | 是 | |
| ● 條目數量，***大值 | 1 000 | |
| — 其中的停電保險 | 500 | |
| Trace | ||
| ● 可組態 Trace 的數量 | 4 | |
| ● 每個 Trace 的***大存儲容量 | 512 kbyte | |
| 報警/診斷/狀態信息 | ||
| 診斷顯示 LED | ||
| ● RUN/STOP LED | 是 | |
| ● ERROR LED | 是 | |
| ● MAINT LED | 是 | |
| ● |
是 | |
| 支持的工藝對象 | ||
| 運動控制 | 否 | |
| 調節器 | ||
| ● PID_Compact | 是; 集成優化的通用 PID 控制器 | |
| ● PID_3Step | 是; 適用于閥門的集成優化的 PID 控制器 | |
| ● PID 溫度 | 是; 溫度集成優化的 PID 控制器 | |
| 計數和測量 | 是 | |
| 環境要求 | ||
| 運行中的環境溫度 | ||
| ● 水平安裝，***小值 | 0 °C | |
| ● 水平安裝，***大值 | 60 °C; 顯示屏： 50 °C，運行溫度為典型的 50 °C 時，關閉顯示屏 | |
| ● 垂直安裝，***小值 | 0 °C | |
| ● 垂直安裝，***大值 | 40 °C; 顯示屏：40 °C，運行溫度為典型值 40 °C 時，顯示屏關閉 | |
| 運輸/儲存時的環境溫度 | ||
| ● ***小值 | -40 °C | |
| ● ***大值 | 70 °C | |
| 參考海平面的運行高度 | ||
| ● ***大海拔安裝高度 | 5 000 m; 安裝高度 > 2000 m 時受限，參見手冊 | |
| 項目組態 / 標題 | ||
| 項目組態 / 編程 / 標題 | ||
| 編程語言 | ||
| — KOP | 是 | |
| — FUP | 是 | |
| — AWL | 是 | |
| — SCL | 是 | |
| — CFC | 否 | |
| — GRAPH | 是 | |
| 技術保護 | ||
| ● 用戶程序保護/密碼保護 | 是 | |
| ● 復制保護 | 否 | |
| ● 模塊保護 | 是 | |
| 訪問保護 | ||
| ● 保護機密組態數據 | 是 | |
| ● 顯示屏密碼 | 是 | |
| ● 防護級別：寫保護 | 是 | |
| ● 防護級別： 讀寫保護 | 是 | |
| ● 防護級別： 全部保護 | 是 | |
| 編程 / 循環時間監控 / 標題 | ||
| ● 下限 | 可調整的***短循環時間 | |
| ● 上限 | 可調整的***長循環時間 | |
| 尺寸 | ||
| 寬度 | 35 mm | |
| 高度 | 147 mm | |
| 深度 | 129 mm | |
| 重量 | ||
| 重量，約 | 430 g | |
