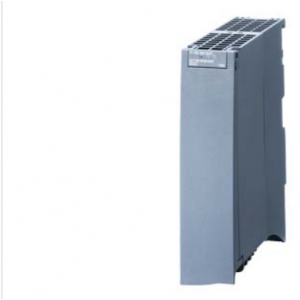

SIMATIC S7-1500， 系統電源 PS 25W 24V DC，為 S7-1500 的背板總線 提供工作電壓 |
| 一般信息 |
| 產品類型標志 |
PS 25W 24VDC |
| 硬件功能狀態 |
FS02 |
| 固件版本 |
V1.0.0 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
V12 / V12 |
| ● STEP 7 可組態/ 已集成，自版本 |
V5.5 SP3 以上 |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
19.2 V; 靜態 19.2 V，動態 18.5 V |
| 允許范圍，上限 (DC) |
28.8 V; 靜態 28.8 V，動態 30.2 V |
| 反極性保護 |
是 |
| 短路保護 |
是 |
| 電源和電壓斷路跨接 |
| ● 停電/斷電跨接時間 |
20 ms |
| 輸入電流 |
| DC 24 V 時的額定值 |
1.3 A |
| 輸出電流 |
| 短路保護 |
是 |
| 功率 |
| 背板總線上的饋電功率 |
25 W |
| 功率損失 |
| 額定條件下的功率損失 |
6.2 W |
| 報警/診斷/狀態信息 |
| 狀態顯示 |
是 |
| 電位隔離 |
| 初級/次級 |
是 |
| 絕緣 |
| 絕緣測試，使用 |
707 V DC（測試類型） |
| EMV |
| 針對沖擊電壓的抗干擾能力（浪涌） |
| ● 電源導線的抗干擾能力符合 IEC 61000-4-5 |
是; ±1 kV（符合 IEC 61000-4-5；1995；對稱浪涌），±2 kV（符合 IEC 61000-4-5；1995；非對稱浪涌），不需要外部保護電路 |
| 防護等級和防護類別 |
| 防護等級 IP |
IP20 |
| 設備保護等級 |
III，附帶安全引線 |
| 環境要求 |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
5 000 m; 安裝高度 > 2000 m 時受限，參見手冊 |
| 尺寸 |
| 寬度 |
35 mm |
| 高度 |
147 mm |
| 深度 |
129 mm |
| 重量 |
| 重量，約 |
350 g |
