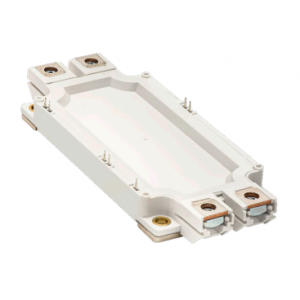

日立能源ABB的 IGBT 功率模塊有單相、雙相/相臂、斬波器 IGBT 和雙二極管模塊，電壓范圍為 1700 至 6500 伏。高功率 HiPak IGBT 模塊具有低損耗、軟開關性能和破紀錄的安全作業區 (SOA)。新推出的 62Pak 和 LoPak 快速開關中功率 IGBT 模塊具有低的開關損耗、全 175°C 運行、正方形 SOA 以及可插入式更換的標準封裝。



部件號                電壓      電流      類型        封裝

                      VCES(V) IC (A)

5SNG 0600R120500? 1200 2 x 600   相臂 IGBT LoPak

5SNG 0600R120590 1200 2 x 600   相臂 IGBT LoPak

5SNG 0900R120500* 1200 2 x 900   相臂 IGBT LoPak

5SNG 0900R120590* 1200 2 x 900   相臂 IGBT LoPak





部件號                電壓      電流      類型        封裝

                      VCES(V) IC (A)

5SNG 0150Q170300 1,700 2 x 150   相臂 IGBT 62Pak

5SNG 0200Q170300 1,700 2 x 200   相臂 IGBT 62Pak

5SNG 0300Q170300 1,700 2 x 300   相臂 IGBT 62Pak

5SNG 0225R170300 1,700 2 x 225   相臂 IGBT LoPak1

5SNG 0225R170390 1,700 2 x 225   相臂 IGBT LoPak1

5SNG 0300R170300 1,700 2 x 300   相臂 IGBT LoPak1

5SNG 0300R170390? 1,700 2 x 300   相臂 IGBT LoPak1

5SNG 0450R170300 1,700 2 x 450   相臂 IGBT LoPak1

5SNG 0450R170390 1,700 2 x 450   相臂 IGBT LoPak1

5SFG 0900X170100 * 1,700 2 x 900   相臂 MOSFET LinPak

5SNG 1000X170300 1,700 2 x 1000  相臂 IGBT LinPak

5SND 1200M170300 * 1,700 2 x 1200  雙 IGBT HiPak

5SNE 1200M170300 * 1,700 1200   斬波器 HiPak

5SNE 1600E170300 1,700 1,600   斬波器 HiPak

5SNA 1600N170300 1,700 1,600   單個 IGBT HiPak

5SFG 1800X170100 * 1,700 2 x 1800  相臂 MOSFET LinPak

5SNA 2400E170305 1,700 2400   單個 IGBT HiPak

5SNE 2400E170300 1,700 2400   斬波器 HiPak

5SNA 2400N170300 1,700 2400   單個 IGBT HiPak

5SNA 3600E170300 1,700 3,600   單個 IGBT HiPak

5SLA 3600E170300 1,700 3,600   單二極管 HiPak



部件號                電壓      電流      類型        封裝

                      VCES(V) IC (A)

5SNG 0250P330305 3,300 2 x 250   相臂 IGBT HiPak

5SNG 0450X330300 3,300 2 x 450   相臂 IGBT LinPak

5SLG 0500P330300 3,300 2 x 500   相臂二極管 HiPak

5SND 0500N330300 3,300 2 x 500   雙 IGBT HiPak

5SFG 0500X330100 * 3,300 2 x 500   相臂 MOSFET LinPak

5SNE 0800E330100 3,300 800   斬波器 HiPak

5SNA 0800N330100 3,300 800   單個 IGBT HiPak

5SNE 1000E330300 3,300 1,000   斬波器 HiPak

5SLD 1000N330300 3,300 2 x 1000  雙二極管 HiPak

5SNA 1000N330300 3,300 1,000   單個 IGBT HiPak

5SFG 1000X330100 * 3,300 2 x 1000  相臂 MOSFET LinPak

5SLD 1200J330100 3,300 2 x 1200  雙二極管 HiPak

5SNA 1200E330100 3,300 1200   單個 IGBT HiPak

5SNA 1200G330100 3,300 1200   單個 IGBT HiPak

5SNA 1200N330400* 3,300 1200   單個 IGBT HiPak

5SNA 1500E330305 3,300 1500   單個 IGBT HiPak

5SNA 1800E330400 3,300 1800   單個 IGBT HiPak

5SNA 1800G330400 3,300 1800   單個 IGBT HiPak





部件號                電壓      電流      類型        封裝

                      VCES(V) IC (A)

5SNG 0150P450300 4500 2 x 150   相臂 IGBT HiPak

5SLG 0600P450300 4500 2 x 600   相臂二極管 HiPak

5SLD 0650J450300 4500 2 x 650   雙二極管 HiPak

5SNA 0650J450300 4500 650   單個 IGBT HiPak

5SNA 0800J450300 4500 800   單個 IGBT HiPak

5SNE 0800G450300 4500 800   斬波器 HiPak

5SNA 1000J450300 4500 1,000   單個 IGBT HiPak

5SLD 1200J450350 4500 2 x 1200  雙二極管 HiPak

5SNA 1200G450300 4500 1200   單個 IGBT HiPak

5SNA 1200G450350? 4500 1200   單個 IGBT HiPak

5SLD 1500J450350 * 4500 2 x 1500  雙二極管 HiPK

5SNA 1500E450300 4500 1500   單個 IGBT HiPak

5SNA 1500G450300 4500 1500   單個 IGBT HiPak

5SNA 1500G450350 4500 1500   單個 IGBT HiPak



部件號                電壓      電流      類型        封裝

                      VCES(V) IC (A)



5SNA 0400J650100 6,500 400   單個 IGBT HiPak

5SNA 0500J650300 6,500 500   單個 IGBT HiPak

5SLD 0600J650100 6,500 2 x 600   雙二極管 HiPak

5SNA 0600G650100 6,500 600   單個 IGBT HiPak

5SNA 0750G650300 6,500 750   單個 IGBT HiPak

5SNA 1000G650300 6,500 1,000   單個 IGBT HiPak

5SLD 1000J650300 * 6,500 2 x 1000  雙二極管 HiPak
