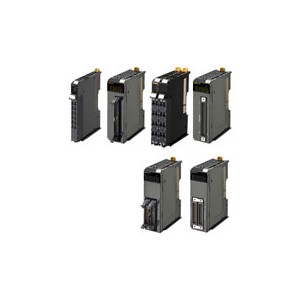

DC輸入單元8點NX-ID4342



單元名稱	DC輸入單元	型號		NX-ID4342
容量	8點	外部連接端子		免螺釘式接線端子塊(16端子)
I/O刷新方式	同步I/O刷新或自由運行刷新可選
指示燈	TS指示燈，輸入指示燈	內部I/O共用		NPN
		額定輸入電壓		DC24V (DC15～28.8V)
		輸入電流		3.5 mA (DC24V時，典型值)，額定電流
		電壓ON/電流ON		DC15V以上/3mA以上 (IOG和各信號間)
		OFF電壓/OFF電流		DC5V以下/1mA以下 (IOG和各信號間)
		ON/OFF響應時間		20μs以下/400μs以下
		輸入濾波時間		無濾波、0.25ms、0.5ms、1ms (出廠設置)、2ms、4ms、8ms、 16ms、32ms、64ms、128ms、256ms
外形尺寸	12 (寬) × 100 (高) × 71 (深)	絕緣方式		光電耦合器隔離
絕緣電阻	封閉式電路間20 MΩ以上 (DC100V時)	耐電壓		封閉式電路間AC510V， 1分鐘(漏電流：5 mA以下)
I/O電源供應方法	從NX總線供電	I/O電源端子電流容量		IOG：***大0.1 A/端子
NX單元功耗	0.50 W以下	I/O電流消耗		無消耗
質量	65 g以下
電路布局
安裝方向與限制	安裝方向：可在6個方向上安裝。 限制：無限制
端子連接圖
斷線/短路檢測	不支持。	保護功能		不支持。
