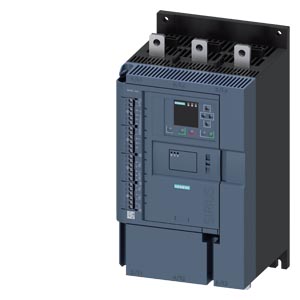

| SIRIUS 軟起動器 200-480 V 570 A，110-250 V AC 螺釘端子 | ||
| 產品品牌名稱 | SIRIUS | |
| 產品類別 | 混合控制器 | |
| 產品名稱 | 軟啟動器 | |
| 產品類型名稱 | 3RW55 | |
| 綜合技術數據 | ||
| 起動電壓 [%] | 20 ... 100 % | |
| 停止電壓 [%] | 50 %; 固定設置 | |
| 啟動加速時間 軟起動器 | 0 ... 360 s | |
| 啟動時間 軟起動器 | 0 ... 360 s | |
| 啟動力矩 [%] | 10 ... 100 % | |
| 停止力矩 [%] | 10 ... 100 % | |
| 扭矩限制 [%] | 20 ... 200 % | |
| 電流極限值 [%] 可調整 | 125 ... 800 % | |
| 始動電壓 [%] 可調整 | 40 ... 100 % | |
| 始動時間 可調整 | 0 ... 2 s | |
| 參數組的數量 | 3 | |
| 精度等級 | 5（依據 IEC 61557-12） | |
| 所控制相位的數量 | 3 | |
| 脫扣等級 | CLASS 10A / 10E（預置） / 20E / 30E; 符合 IEC 60947-4-2 | |
| 電流不平衡極限值 [%] | 10 ... 60 % | |
| 接地故障監測極限值 [%] | 10 ... 95 % | |
| 跨接時間 在電網停電時 | ||
| ● 用于主電路 | 100 ms | |
| ● 用于控制電路 | 100 ms | |
| 暫停時間 可調整 | 0 ... 255 s | |
| 絕緣電壓 測定值 | 480 V | |
| 污染程度 | 3，符合 IEC 60947-4-2 | |
| 脈沖電壓 測定值 | 6 kV | |
| 反向電壓 晶閘管 ***大值 | 1 400 V | |
| 服務因素 | 1.15 | |
| 抗沖擊電壓能力 測定值 | 6 kV | |
| 針對安全隔離的***大允許電壓 | ||
| ● 主電路和輔助電路之間 | 480 V; 不適用于連接熱敏電阻 | |
| 耐沖擊性 | 15g / 11 ms；6g / 11 ms 以上帶電勢接觸提升器 | |
| 抗震強度 | 15 mm，***大 6 Hz；2g ***大 500 Hz | |
| 重啟待機時間 過載脫扣之后 可調整 | 60 ... 1 800 s | |
| 使用類別 符合 IEC 60947-4-2 | 53a AC | |
| 參考標示 符合 IEC 81346-2:2009 | Q | |
| RoHS 指令（日期） | 02/15/2018 | |
| 電力電子學 | ||
| 工作電流 | ||
| ● 40 °C 時 測定值 | 570 A | |
| ● 40 °C 時 測定值 ***小值 | 114 A | |
| ● 50°C 時 測定值 | 504 A | |
| ● 60 °C 時 測定值 | 460 A | |
| 工作電流 內三角回路中 | ||
| ● 40 °C 時 測定值 | 987 A | |
| ● 50°C 時 測定值 | 873 A | |
| ● 60 °C 時 測定值 | 796 A | |
| 工作電壓 | ||
| ● 測定值 | 200 ... 480 V | |
| ● 內三角回路中 測定值 | 200 ... 480 V | |
| 相對負公差 工作電壓 | -15 % | |
| 相對正公差 工作電壓 | 10 % | |
| 相對負公差 工作電壓 內三角回路中 | -15 % | |
| 相對正公差 工作電壓 內三角回路中 | 10 % | |
| 額定功率 對于交流電機 | ||
| ● 230 V時 40 °C 時 測定值 | 160 kW | |
| ● 230 V時 內三角回路中 40 °C 時 測定值 | 315 kW | |
| ● 400 V 時 40 °C 時 測定值 | 315 kW | |
| ● 400 V 時 內三角回路中 40 °C 時 測定值 | 560 kW | |
| 工作頻率 1 測定值 | 50 Hz | |
| 工作頻率 2 測定值 | 60 Hz | |
| 相對負公差 工作頻率的 | -10 % | |
| 相對正公差 工作頻率的 | 10 % | |
| ***小負載 [%] | 10 %; 根據設定的 Ie | |
| 損耗功率 [W] 電流測定值時 AC 時 | ||
| ● 40 °C 時 加速后 | 171 W | |
| ● 50°C 時 加速后 | 151 W | |
| ● 60 °C 時 加速后 | 141 W | |
| 損耗功率 [W] AC 時 電流限制 350 % 時 | ||
| ● 40 °C 時 運行期間 | 10 229 W | |
| ● 50°C 時 運行期間 | 8 488 W | |
| ● 60 °C 時 運行期間 | 7 651 W | |
| 電機保護的結構形式 | 電機熱過載時電氣觸發 | |
| 控制電路/控制 | ||
| 電壓類型 控制饋電電壓的 | AC | |
| 控制饋電電壓 AC 時 | ||
| ● 50 Hz 時 | 110 ... 250 V | |
| ● 60 Hz 時 | 110 ... 250 V | |
| 相對負公差 控制饋電電壓的 AC 時 50 Hz 時 | -15 % | |
| 相對正公差 控制饋電電壓的 AC 時 50 Hz 時 | 10 % | |
| 相對負公差 控制饋電電壓的 AC 時 60 Hz 時 | -15 % | |
| 相對正公差 控制饋電電壓的 AC 時 60 Hz 時 | 10 % | |
| 控制饋電電壓頻率 | 50 ... 60 Hz | |
| 相對負公差 控制饋電電壓頻率的 | -10 % | |
| 相對正公差 控制饋電電壓頻率的 | 10 % | |
| 控制饋電電流 待機 測定值 | 100 mA | |
| 停機電流 旁通運行時 測定值 | 150 mA | |
| 接通電流 關閉旁通觸點時 ***大值 | 0.87 A | |
| 接通電流峰值 接上控制饋電電壓時 ***大值 | 43 A | |
| 接通電流峰值持續時間 接上控制饋電電壓時 | 1.6 ms | |
| 防過壓保護器規格 | 壓敏電阻 | |
| 短路保護規格 用于控制電路 | 熔斷器 4 A gG (Icu=1 kA)、熔斷器 6 A f |
|
| 輸入/ 輸出 | ||
| 數字輸入端數量 | 4 | |
| ● 可設置參數 | 4 | |
| 數字輸出端數量 | 4 | |
| ● 可設置參數 | 3 | |
| ● 不可設置參數 | 1 | |
| 數碼輸出端的結構形式 | 3 個常開觸點 (NO) / 1 個轉換觸點 (CO) | |
| 模擬輸出端數量 | 1 | |
| 電流通斷能力 繼電器輸出端 | ||
| ● AC-15 時 250 V 時 測定值 | 3 A | |
| ● DC-13 時 24 V 時 測定值 | 1 A | |
| 裝入/固定/外廓尺寸 | ||
| 裝入位置 | 垂直（可旋轉 +/-90°，可前后翻轉 +/- 22.5°） | |
| 緊固類型 | 螺栓固定 | |
| 高度 | 393 mm | |
| 寬度 | 210 mm | |
| 深度 | 203 mm | |
| 須遵守間距 單列式安裝的 | ||
| ● 向前地 | 10 mm | |
| ● 反向地 | 0 mm | |
| ● 向上地 | 100 mm | |
| ● 向下地 | 75 mm | |
| ● 側向地 | 5 mm | |
| 重量 無包裝 | 10.9 kg | |
| 接口/ 接線端子 | ||
| 電氣連接規格 | ||
| ● 用于主電路 | 導軌連接 | |
| ● 用于控制電路 | 螺栓接頭 | |
| 寬度 連接導軌 ***大值 | 45 mm | |
| 導線長度 用于連接熱敏電阻 | ||
| ● 導線截面 = 0.5 mm² 時 ***大值 | 50 m | |
| ● 導線截面 = 1.5 mm² 時 ***大值 | 150 m | |
| ● 導線截面 = 2.5 mm² 時 ***大值 | 250 m | |
| 可連接的導線截面類型 | ||
| ● 用于 DIN 電纜終端 用于主觸點 多芯線 | 2x (50 ... 240 mm²) | |
| ● 用于 DIN 電纜終端 用于主觸點 細芯線的 | 2x (70 ... 240 mm²) | |
| 可連接的導線截面類型 | ||
| ● 用于控制電路 單芯線的 | 1x (0.5 ... 4.0 mm²), 2x (0.5 ... 2.5 mm²) | |
| ● 用于控制電路 細芯線的 帶有電纜末端加工 | 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.5 mm²) | |
| ● 在 AWG 導線處 用于控制電路 單芯線的 | 1x (20 ... 12), 2x (20 ... 14) | |
| 導線長度 | ||
| ● 軟啟動器與電機之間 ***大值 | 800 m | |
| ● 在數字輸入端 DC 時 ***大值 | 1 000 m | |
| 擰緊扭矩 | ||
| ● 用于主觸點 螺栓連接時 | 14 ... 24 N·m | |
| ● 對于輔助觸點和控制觸點 螺栓連接時 | 0.8 ... 1.2 N·m | |
| 擰緊轉矩 [lbf·in] | ||
| ● 用于主觸點 螺栓連接時 | 124 ... 210 lbf·in | |
| ● 對于輔助觸點和控制觸點 螺栓連接時 | 7 ... 10.3 lbf·in | |
| 環境條件 | ||
| 安裝高度 高度超出水平面以上 ***大值 | 5 000 m; 1000m 起降額，參見目錄 | |
| 環境溫度 | ||
| ● 運行期間 | -25 ... +60 °C; 超過 40 °C 時注意降級 | |
| ● 在儲存期間和運輸 | -40 ... +80 °C | |
| 氣候級 | ||
| ● 運行期間 符合 IEC 60721 | 3K6（無結冰、僅偶爾冷凝）、3C3（無鹽霧）、3S2（不允許將沙子排入設備中）、3M6 | |
| ● 存放期間 符合 IEC 60721 | 1K6（僅偶爾冷凝）、1C2（無鹽霧）、1S2（不允許將沙子排入設備中）、1M4 | |
| ● 運輸期間 符合 IEC 60721 | 2K2、2C1、2S1、2M2（***大跌落高度 0.3 m） | |
| EMC 干擾發射 | 符合 IEC 60947-4-2：A 類 | |
| UL/CSA 額定數據 | ||
| 生產商產品編號 | ||
| ● 保險裝置的 | ||
| — 標準故障時可用 ***高 575/600 V 符合 UL | 類型：等級 J / L，***大 1600 A; Iq = 30 kA | |
| — 高故障時可用 ***高 575/600 V 符合 UL | 類型：等級 J / L，***大 1200 A; Iq = 100 kA | |
| — 標準故障時可用 內三角回路中 ***高 575/600 V 符合 UL | 類型：等級 J / L，***大 1600 A; Iq = 30 kA | |
| — 高故障時可用 內三角回路中 ***高 575/600 V 符合 UL | 類型：等級 J / L，***大 1200 A; Iq = 100 kA | |
| 額定功率 [hp] 對于交流電機 | ||
| ● 200/208 V 時 50°C 時 測定值 | 150 hp | |
| ● 220/230 V 時 50°C 時 測定值 | 200 hp | |
| ● 460/480 V 時 50°C 時 測定值 | 400 hp | |
| ● 200/208 V 時 內三角回路中 50°C 時 測定值 | 300 hp | |
| ● 220/230 V 時 內三角回路中 50°C 時 測定值 | 350 hp | |
| ● 460/480 V 時 內三角回路中 50°C 時 測定值 | 750 hp | |
| 觸點負荷能力 輔助觸頭的 符合 UL | R300-B300 | |
| 安全 | ||
| 防護等級 IP 正面的 符合 IEC 60529 | IP00; IP20 帶蓋板 | |
| 防接觸保護 正面的 符合 IEC 60529 | 確保從前部垂直觸摸蓋板時手指安全 | |
| 電磁兼容性 | 符合 IEC 60947-4-2 | |
