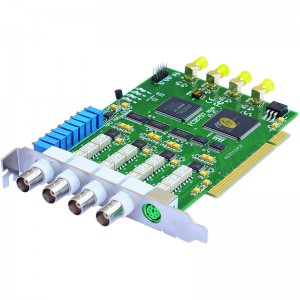

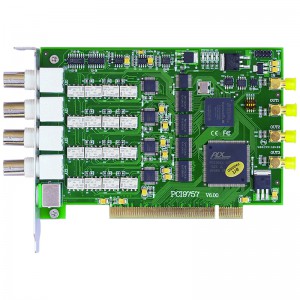

本卡是一種基于 PCI 總線的任意波形發生器，可直接插在 IBM-PC/AT 或與之兼容的計算機內的任一 PCI 插 槽中，構成實驗室、產品質量檢測中心等各種領域的數據采集、波形分析和處理系統。也可構成工業生產過程監 控系統。它的主要應用場合為：

    ◆ 電子產品質量檢測

    ◆ 信號采集

    ◆ 過程控制

    ◆ 伺服控制





AD 模擬量輸入功能



    注：括號中的單詞為軟件中的 AD 參數

    ◆ 轉換器類型：AD7671

    ◆ 輸入量程：±10V、±5V、±2.5V、0～10V、0～5V

    ◆ 轉換精度：16 位(Bit)

    ◆ 采樣頻率(Frequency)：3～800KHz

        注釋：各通道實際采樣速率 = 采樣速率（同步采集）

        分頻公式：采樣頻率 = 主頻 / 分頻數，其中主頻 = 50MHz，32 位分頻，分頻數的取值范圍：***I低為

    63，***I高為 16666667

    ◆ 物理通道數：4 通道

    ◆ 模擬量輸入方式：雙端模擬輸入

    ◆ 通道切換方式：4 通道 4 芯片獨立工作

    ◆ 數據讀取方式：非空和半滿查詢方式、DMA 方式（此方式速度***I高）

    ◆ 存儲器深度： 8K 字（點）FIFO 存儲器

    ◆ 存儲器標志：滿、非空、半滿

    ◆ 時鐘源選項（ClockSource）：板內時鐘和板外時鐘軟件可選

    ◆ 觸發模式(TriggerMode)：軟件內部觸發和硬件外部觸發（后觸發 POST）

    ◆ 模擬量觸發源軟件可選(TriggerSource)：ATR、DTR、CONVST_IN 信號

    ◆ 觸發類型(TriggerType)：邊沿觸發、脈沖（電平）觸發

    ◆ 觸發方向(TriggerDir)：正向、負向、正負向觸發

    ◆ 觸發電平(TrigLevelVolt)：0～10V

    ◆ 模擬量觸發源（ATR）輸入范圍：0～10V

    ◆ 觸發源 DTR 輸入范圍：標準 TTL 電平

    ◆ AD 轉換時間：≤1.25us

    ◆ 模擬輸入阻抗：10M

    ◆ 非線性誤差：±3LSB(***大)
