技術數據

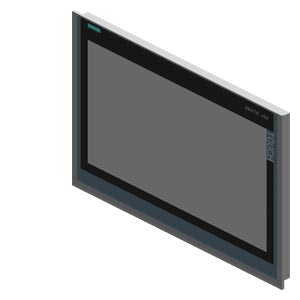

		SIMATIC HMI TP2200 精智， 精智面板， 觸摸式操作， 22” 寬屏 TFT 顯示屏， 一千六百萬色， PROFINET 接口， MPI/PROFIBUS-DP 接口， 24MByte 項目組態存儲器， WEC 2013， 可項目組態的***低版本 WinCC Comfort V14 SP1 帶 HSP
一般信息
產品類型標志		TP2200 Comfort
顯示
顯示屏規格		TFT
屏幕對角線		21.5 in
屏幕寬度		475.2 mm
屏幕高度		267.3 mm
顏色數量		16 777 216
分辨率（像素）
● 水平圖像分辨率		1 920 pixel
● 垂直圖像分辨率		1 080 pixel
背光燈
● MTBF 背景照明（溫度為 25 °C 時）		30 000 h
● 可調節背景照明		是; 0-100 %
操作元件
鍵盤字體
● 功能按鍵
— 功能按鍵數量		0
— 帶 LED 的功能按鍵數量		0
● 帶有 LED 的按鍵		否
● 系統按鍵		否
● 數字鍵盤		是; 屏幕鍵盤
● 字母數字鍵盤		是; 屏幕鍵盤
觸摸屏
● 觸摸屏規格		是; 模擬式電阻
過程操作擴展
● 直接按鍵（觸摸按鍵作為 S7 輸入外圍設備）		40
安裝方式/安裝
安裝位置		垂直
可以垂直安裝（縱向格式）		是
可以橫向安裝（橫向格式）		是
無外部通風時的***大允許傾斜角度		35°
電源電壓
電源的電壓類型		DC
額定值 (DC)		24 V
允許范圍，下限 (DC)		19.2 V
允許范圍，上限 (DC)		28.8 V
輸入電流
耗用電流（額定值）		1.7 A
接通電流脈沖 I²t		0.5 A²·s
功率
接收的有效功率典型值		41 W
處理器
處理器類型		X86
存儲器
閃存		是
RAM		是
用于用戶數據的可用存儲器		24 Mbyte
輸出類型
Info LED		否
電源 LED		否
Error LED		否
聲音
● 蜂鳴器		否
● 揚聲器		是
