技術數據

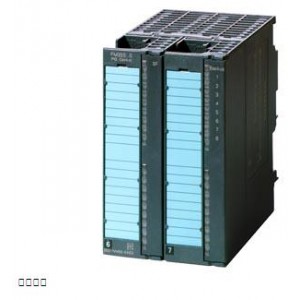

		SIMATIC S7-300，溫度 步進電機/伺服電機的 FM 355-2S，4 通道，步驟 和脈沖，4 模擬輸入+8 數字輸入+8 數字輸出 包括多種語言項目組態包， 手冊和入門指南 （德語、en，it)保存在 CD 只讀光盤上
電源電壓
負載電壓 L+
● 額定值 (DC)		24 V
● 允許范圍，下限 (DC)		20.4 V
● 允許范圍，上限 (DC)		28.8 V
輸入電流
來自負載電壓 L+（空載），***大值		270 mA; 典型值 220 mA
來自背板總線 DC 5 V，***大值		75 mA; 典型值 50 mA
功率損失
功率損失，典型值		5.5 W
功率損失，***大值		6.9 W
數字輸入
數字輸入端數量		8
輸入特性符合 IEC 61131，類型 2		是
輸入電壓
● 額定值 (DC)		24 V
● 對于信號“0”		-3 至 +5V
● 對于信號“1”		13 至 30V
輸入電流
● 對于信號“1”，典型值		7 mA
導線長度
● 屏蔽，***大值		1 000 m
● 未屏蔽，***大值		600 m
數字輸出
數字輸出端數量		8
短路保護		是; 電子
感應式關閉電壓的限制		L+ (-1.5 V)
控制數字輸入		是
輸出端的通斷能力
● 照明負載時的***大值		5 W
負載電阻范圍
● 下限		240
● 上限		4 k
輸出電壓
● 對于信號 “1”，***小值		L+ (-2.5 V)
輸出電流
● 對于信號“1”的額定值		0.1 A
● 針對信號“1”的允許范圍 0 至 60 ℃，***小值		5 mA
● 針對信號“1”的允許范圍 0 至 60 ℃，***大值		150 mA
● 針對信號“0”的剩余電流，***大值		0.5 mA
兩個輸出端并聯
● 用于邏輯連接		是
開關頻率
● 電阻負載時的***大值		100 Hz
● 電感負載時的***大值		0.5 Hz
● 照明負載時的***大值		100 Hz
