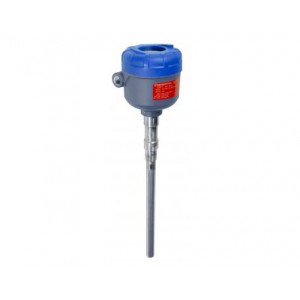

***新一代的Eclipse@ 700型導波雷達液位計是一款二線制，24VDC回路供電的液位變送器，采用的是歷經實踐檢驗的導波雷達（GWR）技術。這款集成了眾多工程經驗和創新技術的位于科技前沿的液位變送器，所提供的測量性能顯著高于其它諸多傳統的測量技術。
     這款變送器可以適用于各種不同工況，無論是輕質碳?xì)浠�合物或是水基溶液，都可以從容�?yīng)付。
     700型變送器適用于數種不同探桿并可互換，其更為出色的可靠性，可用于嚴格的SIL 2/3硬件安全等級的回路中。
     Eclipse@700系列同時支持FDT/DTM及EDDL標準，以方便觀察儀表組態和自診斷信息，如在PACTwareTM, AMS設備管理以及各種HART@現場通訊器上讀取回波信號的波形圖.
   特點：

• 1.多變量的2線制，24VDC回路供電的液位變送器，可用于測量液位、界面、體積或流量。
• 2.液位測量結果不受介質屬性變化的影響。
•  3.無需通過調整實際液位高度進行標定。
•  4.選用具有“防溢出”功能的探桿無需特殊算法即可直接測量出直到過程連接密封處的真是液位高度。
•   5.4按鍵和圖形化LCD顯示可以方便的觀察儀表組態信息以及信號波形圖。
•   6. 前瞻性的自診斷不僅能提供發生何種故障的信息，而且還能給出消除故障的建議
• 工作原理：
          ECLIPSE導波雷達液位計基于時域反射原理（TDR），該原理是由發射器產生一個沿導體（探桿）向下傳送的電磁脈沖信號，當該信號接觸到介電常數比空氣(εr = 1) 高的介質表時，一  部分脈沖信號被反射。通過超高速計時電路來***地測量信號傳輸?shù)臅r(shí)間，從而實現對于液位（固體料位）的***測量。反射信號的強度取決于被測介質的介電常數，介電常數越高則反射信號的強度越大
