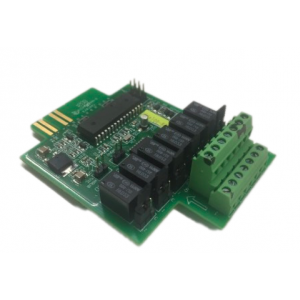

| AS-400干接點卡適用機種 |
| 有短卡智能卡槽的山特UPS |
| AS400卡僅提供干接點訊號,以下為卡片內零件所能承受規格參數的***大值 |
| |
參數（ Parameter) |
Symbol |
Max |
Unit |
| 二極管（Diode） |
反向電壓（Reverse Voltage) |
VR |
6 |
V |
| 正向電流 (Forward Current) |
F |
80 |
mA |
| 正向峰值電流(Peak Forward Curren) |
IF(Peak) |
1 |
A |
| 繼電器觸點(Relay) |
直流電壓(DC Voltage) |
VDC |
24 |
V |
| 直流電流(DC Current) |
IDC |
1 |
A |
| 腳位定義與說明 |
| Pin |
訊號定義 (Signal Definition) |
原因(Cause) |
I/O |
短路帽跳法(Jump Cap) |
| 9 |
UPS故障（UPS fault） |
UPS故障 |
Out |
NO：JP1 2-1 |
| NC：JP1 2-3 |
| 11 |
警示聲響（Sound Alarm） |
1. 市電異常 |
Out |
NO：JP4 2-1 |
| 2. UPS告警或故障 |
| 3. 旁路供電 |
| 4. AS400 通訊異常 |
| (開機15秒后,持續通訊異常燈閃爍） |
NC：JP4 2-3 |
| 1,3,6,10 |
外部電源接地接地 |
|
In |
|
| 12 |
遠程關機 |
電池模式關機/UPS自測試（3-10s信號有效） |
In |
自測試：JP8 2-1 |
| Remote Shutdown/ UPS自測試（(UPS Test)） |
|
| 8 |
干接點共點(Common) |
|
In |
|
| 13 |
Pin 14,12 對應接地 |
|
|
|
| （內部接地） |
旁路供電 |
Out |
NO: JP5 2-1 |
| 2 |
旁路供電(Bypass Active) |
NO: JP5 2-3 |
| 4 |
電池低電位 |
電池低電位 |
Out |
NO: JP2 2-1 |
| (Battery Low) |
NO: JP2 2-3 |
| 5 |
UPS輸出 (UPS ON) |
UPS輸出 |
Out |
NO: JP4 2-1 |
| NO: JP4 2-3 |
| 7 |
市電異常 |
市電異常 |
Out |
NO: JP6 2-1 |
| （Utility Failure） |
NO: JP6 2-3 |
