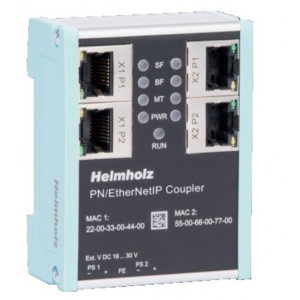

PN / EtherNet IP耦合器



使用德國Helmholz的PN / EtherNet IP耦合器，可以將PROFINET網絡設備簡單方便地連接到EtherNet / IP設備。 PN / EtherNet IP耦合器允許在PROFINET控制器和EtherNet / IP PLC之間進行數據傳輸。

總線網絡一端接收到的輸入數據作為另一端網絡PLC的輸出數據。輸入/輸出數據傳輸以盡可能快的速度實時進行，且無需額外的處理塊�？蓚鬏�***大1024字節的I/O數據，***多可提供300個IO模塊插槽。在EtherNet/IP網絡端***多可配置3個輸入和3個輸出組件。***多可為I/O模塊提供300個插槽。

通過GSDML文件將PN / EtherNet IP耦合器集成到PLC工程工具中，無需額外配置軟件。需要交換的I/O數據的配置在西門子工程工具中執行。然后，可通過PN/EtherNetIP耦合器從網站下載與配置匹配的EDS文件，并用于配置EtherNet/IP PLC。



注：EtherNet/IP輸入組件包含PROFINET PLC的輸出數據，EtherNet/IP輸出組件向PROFINET PLC提供輸入數據。



PN/EtherNetIP耦合器除了能夠在PROFINET網絡和EtherNetIP間通信外，還提供網絡兩側的MQTT發布程序，這使得通過網關交換的值可以通過MQTT分發到可視化設備或生產數據采集系統。

特點：

用于DIN導軌安裝的緊湊設計

冗余電源

網絡電隔離

***多1024個輸入/輸出數據

為PROFINET IO數據提供300個可配置插槽

3個輸入和3個輸出組件

僅使用GSDML文件進行配置，無需其他軟件

EDS文件可下載

診斷頁面

網絡兩側的MQTT發布服務器（PROFINET & Ethernet/IP）



【訂貨數據】

產品描述	產品型號
PN/EtherNetIP 耦合器	700-160-3EN02



另外，Helmholz還提供PN/PN耦合器、PN/DP耦合器、PN/ModbusTCP耦合器。
