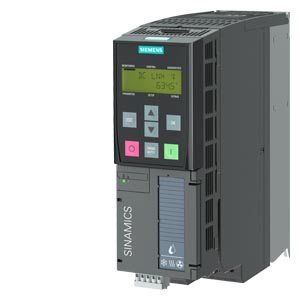

SINAMICS G120XA，PN 型號，框架尺寸 FSA 至 FSJ，帶 IOP-2 智能操作面板
易于操作處理、可靠性極高且具有出色的效率和較高數字化程度 – 西門子通過 SINAMICS G120XA 變頻器系列提供了符合這些趨勢的解決方案。SINAMICS G120XA 是一種用戶友好的創新變頻器系列，這些變頻器針對基礎設施領域中的應用（如水/污水應用）進行了專門開發，同時也適合樓宇自動化領域中的任務。在這一背景下，該變頻器通過大量集成功能來為泵、風扇和壓縮機等應用提供支持，針對目標領域?qū)⑦@些功能組合在一個裝置當中。
SINAMICS G120XA 變頻器系列用于驅動泵和風扇或具有低動態要求的類似無源負載。使用該變頻器系列，再生能源既不能反饋到供電系統，也不能通過制動斬波器和制動電阻耗散。
SINAMICS G120XA 變頻器是一種**的一體化驅動解決方案，適合執行廣泛的任務。借助于該系統經過優化的用戶界面，可方便地完成操作：IOP2 智能型手持終端配有圖形化彩色顯示屏和可選 Web 服務器模塊 SINAMICS G120 Smart Access（一種基于 WLAN 的 Web 服務器解決方案）。這樣，SINAMICS G120XA 滿足在調試階段方便而快速地對裝置進行設置的要求。而且，經驗豐富的用戶可以充分利用 SINAMICS 變頻器的靈活性，根據具體要求來調整相關應用。
優勢
能效
SINAMICS G120XA 可提高整個過程鏈的效率，***大降低能耗。該變頻器標配有集成硬件及軟件功能。主要功能特性如下：
- 功率單元配有直流環節電抗器，由于具有**的變頻器拓撲，有功功率成分極高 – 對于相同的驅動功率，該變頻器所需的進線電流低于類似變頻器
- 由于具有閉環控制模式 U/f (ECO) 和無編碼器矢量控制模式 (SLVC)，電機電流可根據當前負載狀況自動調整，從而磁通降低，在部分負載狀況下可實現高達 5 % 的節約
- 取決于過程設定值的休眠模式
- **率 η ≥ 98 %
使用操作員面板執行專門調試與操作
- 通過默認設置和圖形用戶界面，無需變頻器方面的專門知識，即可進行現場調試
- **功能：SINAMICS SD 存儲卡用于參數預設置和變頻器數據組的復制
- 數據備份便于設備更換
- 變頻器的調試/診斷和控制
靈活部署集成的功能
- 適用于框架尺寸 FSA 至 FSG 的本地控制任務的 PLC 功能
靈活使用集成功能塊→無需額外的外部組件
- 四個集成 PID 控制器
分布式閉環控制用于實現獨立于電機的過程控制，無需上層控制器 (PLC)
- 三個可自由編程的數字式定時開關
控制可自由選擇的每日和每周程序
在廣泛的應用中靈活部署
- 帶分開的電位組的隔離數字量輸入
- 隔離模擬量輸入
- 避免電位轉移
- EMC 兼容設計，無需附加組件，滿足過程工業要求
- 直接連接推薦的可選 PTC、KTY 和 Pt1000 溫度編碼器
- 通過可選 SINAMICS G120X I/O 擴展模塊，并使用 PROFINET、EtherNet/IP 控制單元將 Pt1000/Ni1000 溫度編碼器直接連接到 SINAMICS G120XA
- 使用一個自由的模擬量輸入和輸出，連接和評估推薦的可選 Pt100 溫度編碼器
- 靜態或脈沖信號 2/3 線制控制，可通過數字量輸入進行通用控制
- 230 V AC 繼電器
- 輔助裝置直接控制單元，如電抗器或閥門執行器
- X9 端子排，適合框架尺寸為 FSH 和 FSJ 的裝置（315 kW 至 560 kW）
- 外部 24-V-DC 電源的輸入
- 外部報警/故障輸入
- EMERGENCY OFF/EMERGENCY STOP 的輸入
- 24 V DC 輸出
- 主接觸器的控制
- 反饋消息“DC link charged”（直流環節已充電）
- 環境溫度
- -20 °C 至 +55 °C：PROFINET、EtherNet/IP，框架尺寸 FSA 至 FSG
- -20 °C 至 +60 °C:USS、Modbus RTU、BACnet MS/TP，框架尺寸 FSA 至 FSG
- 0 °C 至 +50 °C:框架尺寸 FSH 和 FSJ
- 可卸下的操作員面板
- 適和惡劣環境條件的型號
- 符合 IEC 60721-3-3 的環境等級/有害化學物質等級 Class 3C2 的 PCB 漆層2002
