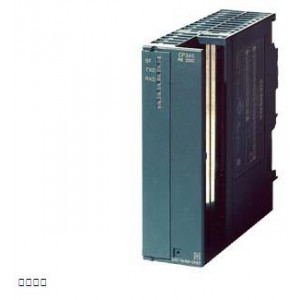

SIMATIC S7-300，CP 340 通信處理器 帶有 20mA 接口（TTY） 包括項目組態包 在 CD 上 |
| 一般信息 |
| 產品類型標志 |
CP 340 |
| 電源電壓 |
| 額定值 (DC) |
|
| ● DC 24 V |
否; 通過背板總線供應 5 V 電源 |
| 輸入電流 |
| 來自背板總線 DC 5 V，***大值 |
190 mA |
| 功率損失 |
| 功率損失，典型值 |
0.85 W |
| 功率損失，***大值 |
0.95 W |
| 接口 |
| 接口/總線類型 |
20 mA (TTY) |
| 接口數量 |
1; 電勢分離 |
| 傳輸速率，***小值 |
2.4 kbit/s |
| 傳輸速率，***大值 |
19.2 kbit/s |
| 點對點聯結 |
| ● 導線長度，***大值 |
1 000 m; 100 m 主動，1000 m 被動 |
| ● 支持的打印機 |
HP Deskjet 噴墨打印機，HP 激光噴墨打印機，IBM Proprinter 打印機，用戶定義 |
| ● 插頭型號 |
9 針 Sub-D 接口 |
| 集成協議驅動器 |
| — 3964 (R) |
是 |
| — ASCII |
是 |
| — RK 512 |
否 |
| — 可再裝入用戶自定義驅動器 |
否 |
| 報文長度，***大值 |
| — 3964 (R) |
1 024 byte |
| — ASCII |
1 024 byte |
| 傳輸速率，20 mA (TTY) |
| — 使用 3964 (R) 協議，***大值 |
19.2 kbit/s |
| — 使用 ASCII 協議，***大值 |
9.6 kbit/s |
| — 使用打印機驅動，***大值 |
9.6 kbit/s |
| 環境要求 |
| 運行中的環境溫度 |
| ● ***小值 |
0 °C |
| ● ***大值 |
60 °C |
| 運輸/儲存時的環境溫度 |
| ● ***小值 |
-40 °C |
| ● ***大值 |
70 °C |
| 軟件 |
| 組件 |
| ● 工作存儲器中的 FB 長度，***大值 |
2 700 byte; 數據通訊，發送和接收 |
| 連接技術 / 標題 |
| 用于電源電壓的電氣連接規格 |
通過背板總線 |
| 尺寸 |
| 寬度 |
40 mm |
| 高度 |
125 mm |
| 深度 |
120 mm |
| 重量 |
| 重量，約 |
300 g |
