JX8192機械編碼器接線關系：

 4.1、485接口（4芯航插）：1-485 A；2-485B；3-+12V；4-GND。

 4.2、格雷碼接口（19芯航插）： 1—13為數據D0-D12，19為公共端。

四、安裝使用及注意事項：

1、本傳感器屬于高精度儀器，安裝時嚴禁敲擊和摔打碰撞。

2、傳感器與外部聯接應避免剛性連接，而應采用聯軸器、連接齒輪或同步帶聯接傳動。

3、安裝時注意其允許的軸負載，不得超過極限負載。

4、注意不要超過編碼器的極限轉速，如超過極限轉速時，電信號可能會丟失。

5、接線務必正確，錯誤接線可能會導致傳感器內部電路損壞。

6、請不要將傳感器的輸出線與動力等線繞在一起或同一管道傳輸，也不宜在配線盤附近使用，以防干擾。

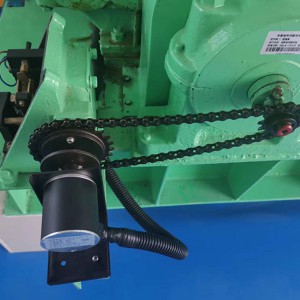

五、 閘門開度傳感器安裝方法（圖片以接觸式編碼器為例）：

前言：在安裝閘門開度傳感器之前首先要確定：開度傳感器的安裝位置，只有確定好安裝位置后才能確定具體采用以下哪種方式進行連接。

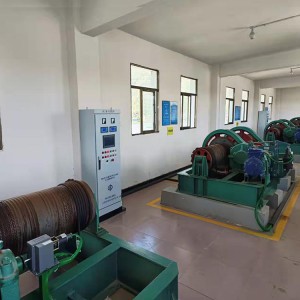

（一）、閘門開度傳感器與卷揚啟閉機的安裝方法（推薦1、2、3種方法）

1、彈性聯軸器安裝：傳感器出軸通過聯軸器直接與起閉機卷揚軸或小齒輪軸連接。

①在啟閉機的安裝軸上打三個M5深20mm的螺孔，將帶軸法蘭盤固定在安裝軸上。

②按照傳感器支架安裝孔的尺寸要求，在安裝軸的下方適當位置安裝一塊水平的安裝支板。

③將傳感器支架固定在安裝支板上，注意一定要使傳感器伸出軸與安裝軸盡量保持同軸度，當高度或不同軸度太大時，可在支架下方增加墊塊來調整。然后緊固四個安裝地腳螺釘(M6螺絲)。

④將彈性聯軸器分別緊固在傳感器的伸出軸和連接法蘭上即可。

 彈性聯軸器

2、偏心軸器安裝：傳感器出軸通過偏心聯軸器直接與起閉機卷揚軸或小齒輪軸連接。

①在啟閉機的安裝軸上打三個M5深20mm的螺孔，將偏心法蘭盤固定在安裝軸上。注意要將偏心法蘭的中心孔與安裝軸的中心盡量保持同心。

②按傳感器支架安裝孔的要求，在安裝軸的下方適當位置安裝一塊水平的安裝支板。

③將傳感器支架固定在安裝支板上，注意一定要使傳感器伸出軸與安裝軸盡量保持同軸度，當高度或不同軸度太大時，可在支架下增加墊塊來調整。然后緊固四個安裝地腳螺釘(M8螺絲)。

④將偏心聯軸器另一頭套在傳感器軸上，擰緊傳感器軸端的偏心聯軸器的緊固螺釘。
