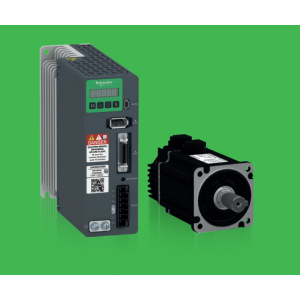

產品介紹
BCH16 電機是同步交流伺服電機，
- 標配 2500 ppr 增量編碼器
- 提供 5 種法蘭尺寸：40 mm/1.57 in.、60 mm/2.36 in.、80 mm/3.15 in.、
100 mm/3.94 in. 和 130 mm/5.12 in.
- 提供抱閘選項（取決于型號）
- 提供高或低電機轉動慣量選項
根據法蘭尺寸，為 BCH16 電機提供：
- 飛線和接頭
- 軍規接頭
說明

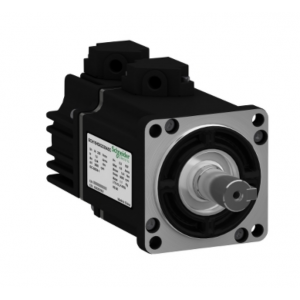

BCH16 伺服電機，具有一個三相定子和一個稀土永磁體轉子，組成部件包括：
1 編碼器電纜接頭（取決于型號）
2 電源電纜接頭（取決于型號）
3 帶 RAL 9005 不透明黑漆涂層的外殼
4 帶油封的鍵控軸
5 4 孔軸向安裝法蘭（法蘭為機械安裝方式，兼容亞洲類型的伺服電機）
用于連接到 Lexium 16D 伺服驅動器的連接電纜與接頭，需單獨訂購。施耐德電氣特
別考慮到 BCH16 伺服電機與 Lexium 16D 伺服驅動器之間的兼容性。上述兼容性僅
適用于使用施耐德電氣出售的連接電纜與接頭（參見第 12 頁和第 13 頁）。
抱閘控制器
BCH2 伺服電機可以配置電磁式抱閘。
請勿將抱閘作為電機減速用的動態制動器，這會迅速損壞電機抱閘。
如果電機配置有抱閘，則必須給定正確的控制邏輯（HBC，抱閘控制器），當伺服
電機上電時釋放電機抱閘，當伺服電機軸靜止時固定伺服電機軸。
抱閘控制器將 Lexium 16D 伺服驅動器傳送的抱閘控制信號（數字量輸出信號）進行
放大，以迅速釋放電機抱閘。之后抱閘控制器將控制信號減弱，以降低抱閘吸收的
功率。
型號
定義 說明 產品型號 重量
kg/
lb
抱閘控制器 24 V c 電源
*大功率 0.05 kW/0.07 hp
IP 20，
安裝在 55 mm/2.17 in. 5 型導軌中
VW3M3103 0.600/
1.323
內置編碼器
BCH16 伺服電機配備一個 2500 ppr 編碼器，通過關聯的 Lexium 16D 伺服驅動器測
量伺服電機速度。這些信息將用于伺服驅動器的位置和速度控制器
應用下表所列的產品組合可以組成一個完整的電機起動器單元，包含一個斷路器、一個接
觸器以及一臺 Lexium 16D伺服驅動器。
b 斷路器可以在發生意外短路、切斷以及如有必要進行隔離的情況下保護電機。
b 接觸器接通并控制所有安全功能，且在伺服電機停機時起隔離作用。
伺服驅動器控制伺服電機，并提供保護以避免驅動器和電機之間發生短路故障，同
時避免電機電纜發生過載。電機的過載保護由伺服驅動器的電機熱保護功能提供。
組合
伺服驅動器 斷路器 接觸器
產品型號 額定功率
(kW/hp)
主電源相數 產品型號 額定電流(A)
