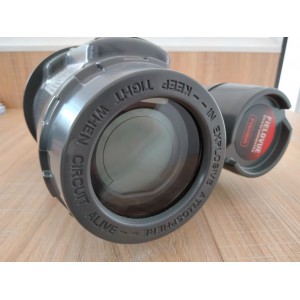

Fisher Fieldvue DLC3010 數字式液位控制器

帶hart通訊協議

可安裝在fisher249或不帶外浮筒的傳感器

輸入信號：液面、分界面或密度，過程溫度（用于溫度補償）

輸出信號：4-20mA,正反作用，高低報警

DLC3010 數字式液位控制器與液位傳感器配合使用，用于測量液位、兩種液體之間的界面液位或液體比重（密度）。它們是采用微處理器的通信感應儀表。除了提供 4 到 20 mA 電流信號的正常功能，DLC3010 數字式液位控制器還可通過 HART 通信協議輕松訪問過程操作的重要信息。
Fisher DLC3010 HART Digital Level Controller

DLC3010 digital level controllers are used with level sensors to measure liquid level, the level of interface between two liquids, or liquid specific gravity (density). They are communicating, microprocessor-based sensing instruments. In addition to the normal function of providing a 4 to 20 mA current signal, DLC3010 digital level controllers, using the HART communications protocol, give easy access to information critical to process operation.

簡化的設置和校準—儀表可配置為使用默認傳感器數據、零液位偏移、差動工藝 SG 以及僅零位/量程程序，從而實現模擬變送器（僅限 4-20mA 輸出）的快速更換。要實現完全補償和診斷功能，建議完成傳感器數據輸入并進行校準。

通過使用電子安裝向?qū)�，�?shù)字式液位控制器啟動非常簡單快速�？呻S時對液位和溫度警報器、比重表、校準閥內件和趨勢進行設置。DLC3000 系列數字液位控制器還支持重設量程而無需液體參考。

小工藝變化響應—高增益的模擬-數字轉換***，能夠測量被測變量的微小變化。這使得 DLC3000 系列數字液位控制器可以在難度較大的液位、界面或密度應用中使用。此外，可調的輸入過濾器和輸出阻尼有助于減少輸出信號中由于液體湍流導致浮筒引起的波動。
減少溫度影響—無論環境溫度如何變化，內部溫度傳感器能夠保證數字液位控制器的性能穩定。根據通過連接到儀表的 HART 協議或 RTD的溫度輸入信號，數字液位控制器還可以自動補償由于溫度差異產生的比重變化。用戶提供的表***多可輸入十個線性分段用以實現此功能。（FIELDVUE DLC3000 系列數字液位控制器說明書，表 5631 中附有一個示例水/蒸汽表。) 可以使用 DLC3000 設備說明 (DD) 中的數據，針對目標過程溫度，為測量的扭力管速率進行手動預補償。
其他補償—儀器測量算法將浮筒的少量移動作為浮力變化修正，以便計算真正的閥籠或容器液位。這可在較短的浮筒上提供額外的***度。
結構堅固—數字液位控制器中的機械防護裝置設計，幫助控制器承受在安裝或運輸期間常見的物理損傷，而不會影響性能。全封裝的印刷電路板可以抗振動、耐高溫以及耐腐蝕性氣體。聯軸器檢修口打開時，連桿組件固定在中間位置，保證單獨購買的變送器運輸穩定。我們?yōu)樽o(hù)蓋和保護蓋手柄配備了緊定螺釘
易于維護—腔室內的現場接線連接與電子元件隔開。防止了現場接線將濕氣帶到殼體中影響電子元件。同時簡化了安裝和維護。故障排除或維修時無需卸下數字液位控制器。模塊化結構可以現場維修。如果有必要卸下數字液位控制器進行車間維護和校準，則無需斷開現場接線。
報警跳線—DLC3000 系列數字液位控制器能夠自我診斷，可檢測到導致被測變量測量不準確的錯誤（例如，電子元件故障）。該儀器還可以配置成指示被測變量高低警報。檢測到被測變量警報或錯誤時，模擬輸出信號會高于或低于正常的 4 到 20 mA 范圍，具體取決于用戶選擇的報警跳線位置。裝置的出廠跳線設置為高位。

Fisher DLC3020f Fieldbus Digital Level Controller

The DLC3020f digital level controller is a fieldbus communicating instrument used to measure liquid level or the level of interface between two liquids using displacement sensor technology. In addition to the normal function of reporting process level PV, the DLC3020f, using FOUNDATION fieldbus protocol, gives easy access to information critical to process operation and will readily integrate into a new or existing control system. AMS Suite: Intelligent Device Manager or the 475 Field Communicator can be used to configure, calibrate, or test the digital level controller.
