SIMATIC S7-1500，模擬輸入模塊 AI 4xU/I/RTD/TC ST， 16 位分辨率，精度 0.3%， 4 通道，分成組，每組 4， 2 條通道，RTD 測量情況下，共模電壓 10V；診斷；過程報警；供貨范圍內包含直插式前面板連接器，饋電元素，屏蔽支架，和屏蔽端子

一般信息

產品類型標志

AI 4xU/I/RTD/TC ST

硬件功能狀態

FS01 以上版本

固件版本

V1.0.0

● 可更新固件

是

產品功能

● I&M 數據

是; I&M0 至 I&M3

● 時鐘同步模式

否

● 按優先級啟動

否

● 可變測量范圍

否

● 可變測量值

否

● 測量范圍調整

否

附帶程序包的

● STEP 7 TIA 端口，可組態 / 已集成，自版本

V13 / V13.0.2

● STEP 7 可組態/ 已集成，自版本

V5.5 SP3 / -

● PROFIBUS 版本 GSD 版 / GSD 修訂版以上

V1.0 / V5.1

● PROFINET 版本 GSD 版 / GSD 修訂版以上

v2.3 / -

運行模式

● 過采樣

否

● MSI

是

運行中的 CiR 配置

可在 RUN 模式下更改參數分配

是

可在 RUN 模式下校準

是

電源電壓

額定值 (DC)

24 V

允許范圍，下限 (DC)

19.2 V

允許范圍，上限 (DC)

28.8 V

反極性保護

是

輸入電流

耗用電流，***大值

165 mA

傳感器供電

24 V 傳感器供電

● 短路保護

是

● 輸出電流，***大值

20 mA; 每個通道***大 47 mA，持續時間 < 10 s

功率

來自背板總線的功率輸出

0.7 W

功率損失

功率損失，典型值

2.3 W

模擬輸入

模擬輸入端數量

4

● 電流測量時

4

● 電壓測量時

4

● 測量電阻/電阻型熱電偶時

2

● 測量熱電偶時

4

電壓輸入允許的輸入電壓（毀壞限制），***大值

28.8 V

電流輸入允許的輸入電流（毀壞限制），***大值

40 mA

電阻傳感器的恒定測量電流，典型值

150 Ohm，300 Ohm，600 Ohm，Pt100，Pt200，Ni100：1.25 mA，6000 Ohm，Pt500，Pt1000，Ni1000，LG-Ni1000：0.625 mA，PTC：0.472 mA

溫度測量的技術單位，可調節

是; °C / °F / K

帶有過采樣的模擬輸入端

否

測量值定標

否

輸入范圍（額定值），電壓

● 0 至 +5 V

否

● 0 至 +10 V

否

● 1 V 至 5 V

是

— 輸入電阻（1 V 至 5 V）

100 k

● -1 V 至 +1 V

是

— 輸入電阻（-1 V 至 +1 V）

10 M

● -10 V 至 +10 V

是

— 輸入電阻（-10 V 至 +10 V）

100 k

● -2.5 V 至 +2.5 V

是

— 輸入電阻（-2.5 V 至 +2.5 V）

10 M

● -25 mV 至 +25 mV

否

● -250 mV 至 +250 mV

是

— 輸入電阻（-250 mV 至 +250 mV）

10 M

● -5 V 至 +5 V

是

— 輸入電阻（-5 V 至 +5 V）

100 k

● -50 mV 至 +50 mV

是

— 輸入電阻（-50 mV 至 +50 mV）

10 M

● -500 mV 至 +500 mV

是

— 輸入電阻（-500 mV 至 +500 mV）

10 M

● -80 mV 至 +80 mV

是

— 輸入電阻（-80 mV 至 +80 mV）

10 M

輸入范圍（額定值），電流

● 0 至 20 mA

是

— 輸入電阻（0 至 20 mA）

25 加上約 42Ohm，用于通過 PTC 實現過壓保護

● -20 mA 至 +20 mA

是

— 輸入電阻（-20 mA 至 +20 mA）

25 加上約 42Ohm，用于通過 PTC 實現過壓保護

● 4 mA 至 20 mA

是

— 輸入電阻（4 mA 至 20 mA）

25 加上約 42Ohm，用于通過 PTC 實現過壓保護

輸入范圍（額定值），熱電偶

● 類型 B

是

— 輸入電阻（類型 B）

10 M

● 類型 C

否

● 類型 E

是

— 輸入電阻（類型 E）

10 M

● 類型 J

是

— 輸入電阻（類型 J）

10 M

● 類型 K

是

— 輸入電阻（類型 K）

10 M

● 類型 L

否

● 類型 N

是

— 輸入電阻（類型 N）

10 M

● 類型 R

是

— 輸入電阻（類型 R）

10 M

● 類型 S

是

— 輸入電阻（類型 S）

10 M

● 類型 T

是

— 輸入電阻（類型 T）

10 M

● 類型 U

否

● 類型 TXK/TXK(L) 符合 GOST

否

輸入范圍（額定值），電阻溫度計

● Cu 10

否

● 符合 GOST 的 Cu 10

否

● Cu 50

否

● 符合 GOST 的 Cu 50

否

● Cu 100

否

● 符合 GOST 的 Cu 100

否

● Ni 10

否

● 符合 GOST 的 Ni 10

否

● Ni 100

是; 標準/氣候

— 輸入電阻 (Ni 100)

10 M

● 符合 GOST 的 Ni 100

否

● Ni 1000

是; 標準/氣候

— 輸入電阻 (Ni 1000)

10 M

● 符合 GOST 的 Ni 1000

否

● LG-Ni 1000

是; 標準/氣候

— 輸入電阻 (LG-Ni 1000)

10 M

● Ni 120

否

● 符合 GOST 的 Ni 120

否

● Ni 200

否

● 符合 GOST 的 Ni 200

否

● Ni 500

否

● 符合 GOST 的 Ni 500

否

● Pt 10

否

● 符合 GOST 的 Pt 10

否

● Pt 50

否

● 符合 GOST 的 Pt 50

否

● Pt 100

是; 標準/氣候

— 輸入電阻 (Pt 100)

10 M

● 符合 GOST 的 Pt 100

否

● Pt 1000

是; 標準/氣候

— 輸入電阻 (Pt 1000)

10 M

● 符合 GOST 的 Pt 1000

否

● Pt 200

是; 標準/氣候

— 輸入電阻 (Pt 200)

10 M

● 符合 GOST 的 Pt 200

否

● Pt 500

是; 標準/氣候

— 輸入電阻 (Pt 500)

10 M

● 符合 GOST 的 Pt 500

否

輸入范圍（額定值），電阻

● 0 至 150 歐姆

是

— 輸入電阻（0 至 150 歐姆）

10 M

● 0 至 300 歐姆

是

— 輸入電阻（0 至 300 歐姆）

10 M

● 0 至 600 歐姆

是

— 輸入電阻（0 至 600 歐姆）

10 M

● 0 至 3000 歐姆

否

● 0 至 6000 歐姆

是

— 輸入電阻（0 至 6000 歐姆）

10 M

● PTC

是

— 輸入電阻 (PTC)

10 M

熱電偶 (TC)

溫度補償

— 可參數化

是

— 內部溫度補償

是

— 使用 RTD 進行的外部溫度補償

是

— 0°C 比較點溫度的補償

是; 可設置固定值

— 模塊的參考通道

否

導線長度

● 屏蔽，***大值

800 m; U/I 中，R/RTD 時 200 m，TC 時 50 m

欧美在线操视频,中国老熟女啪啪,成人夜色视频网站在线观看,亚洲熟女精品电影

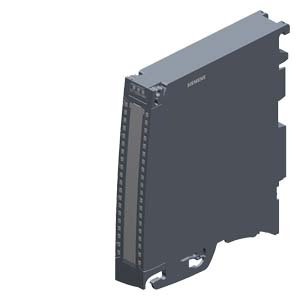

西門子s7-1500 6ES7531-7QD00-0AB0 模擬輸入模塊
