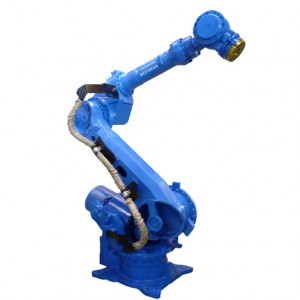

MH400Ⅱ
高生產效率多功能工業用機器人。
搭載豐富功能，高速機器人動作節拍。
6軸垂直多關節
負載：400Kg
動態范圍：2942mm
控制柜：DX200
用途：搬運、碼垛、組裝/分裝、噴涂
特點：
超大型負載，可對應大型工件
全軸低功率輸出，無需設置安全柵欄，設備構成簡易
| 機器人型號 |
MH400Ⅱ |
| 適用控制柜 |
DX200 |
| 設置*1 |
F |
| 自由度 |
6 |
| 可搬質量 |
400kg |
| 垂直伸長度 |
2898mm |
| 水平伸長度 |
2942mm |
| 重復定位精度*2 |
±0.3mm |
| 動作范圍 |
S軸（旋轉） |
-180° ~ +180° |
| L軸（下臂） |
-55° ~ +61° |
| E軸（肘） |
- |
| U軸（上臂） |
-113° ~ +18° |
| R軸（手腕旋轉） |
-360° ~ +360° |
| B軸（手腕擺動） |
-115° ~ +115° |
| T軸（手腕回轉） |
-360° ~ +360° |
| *大速度 |
S軸（旋轉） |
102°/s |
| L軸（下臂） |
97°/s |
| E軸（肘） |
- |
| U軸（上臂） |
80°/s |
| R軸（手腕旋轉） |
80°/s |
| B軸（手腕擺動） |
80°/s |
| T軸（手腕回轉） |
172°/s |
| 容許力矩 |
R軸（手腕旋轉） |
2989N.m |
| B軸（手腕擺動） |
2989N.m |
| T軸（手腕回轉） |
1343N.m |
容許慣性力矩
（GD2/4） |
R軸（手腕旋轉） |
500kg.m2 |
| B軸（手腕擺動） |
500kg.m2 |
| T軸（手腕回轉） |
315kg.m2 |
| 本體質量 |
2700kg |
| 電源容量*3 |
7.0kVA |
1：F=置地式，W=掛壁式，C=倒掛式，S=支架式(掛壁式時，S軸的動作會有限制，請注意。)
2：JIS B 8432為基準。
3：因用途，動作模式而異。
