| 產品名稱 | 電源電壓 | 輸出容量 | 選裝件 | 型號 | 海外標準 | ||
|---|---|---|---|---|---|---|---|
| 合計 消耗功率 |
DC24V 通用電源 |
運行中輸出 | 更換時期 提示功能 |
||||
| AC電源 | AC100～240V | 90W | 附帶 | 無 | NX-PA9001 | UC1、CE、 RCM、KC |
|
| DC電源 | DC24V | 70W | NX-PD7001 | ||||
一般規格
| 項目 | 規格 | |
|---|---|---|

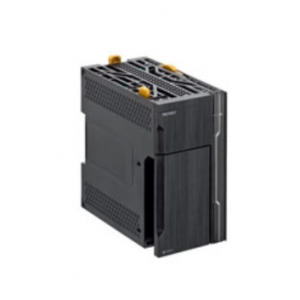

| 電源單元型號 | NX-PA9001 | NX-PD7001 |
| 外形尺寸 | 80(W)×100(H)×100(D) | 51(W)×100(H)×100(D) |
| 重量 | 570g | 290g |
| 電源電壓 | AC100V～240V(大范圍) 50/60Hz (AC85～264V 47～63Hz) |
DC24V (DC20.4～28.8V) |
| 消耗功率 | 150VA以下 | 85W以下 |
| 沖擊電流 ＊1 | AC100V輸入時 20A以下 ＊2(常溫冷啟動時) 8ms以下 AC200V輸入時 40A以下 ＊2(常溫冷啟動時) 8ms以下 |
DC24V輸入時 30A以下(常溫冷啟動時) 2ms以下 及7A以下 ＊3、3s以下(常溫冷啟動時) |
| 電源輸出容量 ＊4 | 合計90W以下 | 合計70W以下 |
| 電源輸出端子 | 無 | |
| 運行中輸出 | 接點構成：1a 開關容量：AC250V 2A(阻性負載)、AC120V 0.5 A(感性負載)、 DC24V 2A(阻性負載) |
|
| 更換時期提示功能 | 無 | |
| 絕緣電阻 | 所有AC外部端子和GR端子間＊5 20MΩ以上(DC500V兆歐表) |
- ＊6 |
| 耐電壓 | 所有AC外部端子和GR端子間＊5＊7 AC2,300V 50/60Hz 1分鐘 漏電流5mA以下 |
- ＊6 |
＊1. 沖擊電流值有時會因條件而異。選擇保險絲、斷路器及外部電源裝置時，請考慮使用條件后，選擇特性和容量留有余量的產品。
＊2. AC電源單元的沖擊電流值在環境溫度較高時、電源OFF時間較短的熱啟動時，可能會出現超出上表值的情況，***大約為上表值的2倍。
這是由于沖擊電流制回路使用的熱敏(低溫時電流抑制特性)元件在上述情況下未充分冷卻。
＊3. DC電源單元的沖擊電流中，后述值取決于輸入電壓，在DC20.4V時約為8.3A。
＊4. 長時間超出電源輸出容量范圍進行使用或在輸出短路的狀態下使用時，會導致電源單元的內部零件老化或損壞。
絕緣電阻及耐電壓試驗時，請?jiān)陔娫丛腖1端子、L2端子和GR端子之間施加。
＊5. LG端子與GR端子間短路時也可進行試驗。但此時的漏電流會變?yōu)?0mA以下。
＊6. DC一次電源和DC二次電源之間為非絕緣。
＊7. 耐電壓試驗中，通過開關接通或斷開全電壓時，發生的脈沖電壓可能會導致單元損壞。因此在施加電壓時請使用試驗機的旋鈕，使電壓逐漸變化。
更多歐姆龍plc NX系列電源單元詳情參數可查看：
NX-PA PD電源單元產品規格書.pdf
