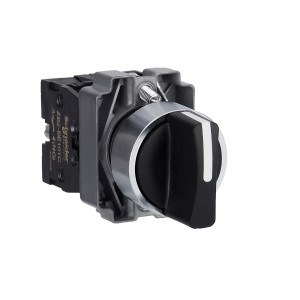

施耐德開關XB2BD53C 3位選擇開關， 標準手柄， Ø22，左右復位，2NO
XB2BD53C=ZB2BZ103C+ZB2BD5C

主要信息

產品系列	Easy Harmony XB2
產品類型	選擇開關
產品短名	XB2B

補充信息

邊框材料	Zamak
安裝直徑	22 mm
每件單獨銷售數量	1
過電壓種類	Class I 符合 IEC 60536
信號單元頭部形狀	圓形
操作頭類型	兩側到中心 彈簧復位
操縱桿外形	黑色 短柄
操作位置	任何位置
操作頭位置信息	3位
觸點類型	2 NO
觸點動作	慢斷
機械壽命	1000000 次
型號	XB2
設備安裝	固定孔 - 直徑: 22 mm
安裝孔距	>= 30 x 40 mm (面板) - 厚度: 1…6 mm
固定模式	固定螺釘頭 推薦扭矩: 0.8 N.m 固定螺釘頭 推薦扭矩: 1.0 N.m
接線能力	螺栓緊固, <= 1 x 2.5 mm² with and without cable ends 螺栓緊固, <= 2 x 1.5 mm² with and without cable ends 螺栓緊固, >= 1 x 0.5 mm² 快速接線端子, 連接型號: 6.3 mm
緊固扭矩	0.8…1.0 N.m
螺絲頭形狀	交叉 兼容 Philips no 1 螺絲刀 交叉 兼容 pozidriv No 1 螺絲刀 一字槽 兼容 平 Ø 4 mm 螺絲刀 一字槽 兼容 平 Ø 5.5 mm 螺絲刀
觸點材料	銀合金(銀/鎳)
約定發熱電流 [Ith]	10 A 符合 EN/IEC 60947-5-1
額定絕緣電壓 [Ui]	600 V （污染等級 3) 符合 EN/IEC 60947-1
額定沖擊耐受電壓 [Uimp]	6 kV 符合 EN/IEC 60947-1
額定工作電流 [Ie]	3 A 在…上 240 V, AC-15, A600 符合 EN/IEC 60947-5-1 0.27 A 在…上 250 V, DC-13, Q600 符合 EN/IEC 60947-5-1
電氣壽命	1000000 次, AC-15, 3 A 在…上 240 V, 工作額定值 <3600 次/小時, 負載系數: 0.5 符合 EN/IEC 60947-5-1 附錄 C 1000000 次, DC-13, 0.27 A 在…上 250 V, 工作額定值 <3600 次/小時, 負載系數: 0.5 符合 EN/IEC 60947-5-1 附錄 C
電氣可靠性	Λ < 10exp(-6) 在…上 5 V 和 1 mA 清潔的環境中 符合 EN/IEC 60947-5-4 Λ < 10exp(-8) 在…上 17 V 和 5 mA 清潔的環境中 符合 EN/IEC 60947-5-4
信號類型	恒定
寬度	30 mm
高度	40 mm
深度	70 mm
產品凈重	0.1 kg

環境

短路保護	10 A gL 熔斷器 類型 gG 符合 IEC 60269-1
保護處理	TC/TH
貯存環境溫度	-40…70 °C
運行溫度	-25…70 °C
IP 保護等級	"IP65" 符合 IEC 60529
IK 保護等級	IK06 符合 IEC 50102
符合標準	EN/IEC 60947-1 EN/IEC 60947-5-1 EN/IEC 60947-5-4 GB/T 14048.1 GB/T 14048.5
產品認證	CCC CE
抗振動	5 gn (f= 2…500 Hz) 符合 IEC 60068-2-6
抗沖擊	30 gn (持續時間 = 18 ms) 適用 半正弦沖擊 符合 IEC 60068-2-27 50 gn (持續時間 = 11 ms) 適用 半正弦沖擊 符合 IEC 60068-2-27

包裝單位

Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	8.0 cm
Package 1 Width	4.2 cm
Package 1 Length	3.2 cm
Package 1 Weight	0.1 kg

合同保修

保修單	18 個月
