技術數據

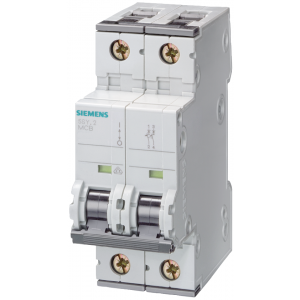

		小型斷路器 440V DC 10kA，2 極，C，20A
版本
產品品牌名稱		SENTRON
產品名稱		斷路器
產品的規格		機械制造/工業
一般技術數據
極數		2
電極規格		2P
脫扣特性級別		C
過壓類別		III
污染程度		3
電壓
電壓類型 工作電壓		DC
絕緣電壓 (Ui)
● DC 時 測定值		250 V
電源電壓
供電電壓
● DC 時 測定值		440 V
工作電壓 DC 時 測定值 ***大值		500 V
防護等級
防護等級 IP		IP20，帶連接導線
交換容量
電流通斷能力
● DC 時 符合 IEC 60947-2 測定值		10 kA
電力
工作電流
● 35 °C時 測定值		20 A
● 40 °C 時 測定值		19 A
● 45 ℃ 時 測定值		18.48 A
● 50°C 時 測定值		17.96 A
● 55 ℃ 時 測定值		17.4 A
使用的適宜性		機械制造/工業
產品詳細信息
產品組件
● 上方組合端子		是
● 下方組合端子		是
● 可一同切斷的中性線		否
產品特點
● 符合 EN 60204-1 的主開關特點		否
● 無鹵素		是
● 可密封		是
● 不含硅		是
產品擴展 可安裝 輔助裝置		是
連接
可連接的導線截面 單芯線的
● ***小值		0.75 mm²
● ***大值		35 mm²
可連接的導線截面 多芯線
● ***小值		0.75 mm²
● ***大值		35 mm²
可連接的導線截面 細芯線的 帶有電纜末端加工
● ***小值		0.75 mm²
● ***大值		25 mm²
擰緊轉矩 [lbf·in] 螺栓連接時
● ***小值		22 lbf·in
● ***大值		31 lbf·in
擰緊扭矩 螺栓連接時
● ***小值		2.5 N·m
● ***大值		3.5 N·m
位置 電源連接電纜		注意極性
機械設計
高度		90 mm
寬度		36 mm
深度		76 mm
安裝深度		70 mm
寬度分配單元的數量		2
緊固類型		快速緊固系統
裝入位置		任意的
凈重		280 g
環境條件
環境溫度影響		***大 95% 至 55°C，***大 55% 至 70°C，***大 35% 至 75°C
抗震強度 符合 IEC 60068-2-6		5 至 25Hz 時 ±1mm；25 至 150Hz 時 50m/s²
環境溫度 運行期間
● ***小值		-25 °C
● ***大值		55 °C
環境溫度 存放期間
● ***小值		-40 °C
● ***大值		75 °C
測試循環數量 適用于環境檢測 根據 IEC 60068-2-30		28
