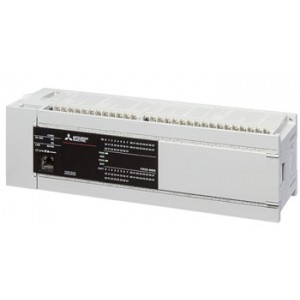

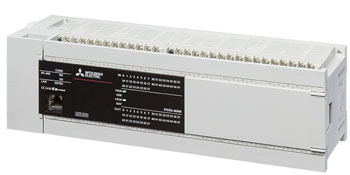

FX5U-64MR/ES產品規格：
【FX5U-64MR/ES輸入規格】

 ◆ 輸入形式：漏型/源型
 ◆ 輸入點數：32點
 ◆ 連接狀態：拆換式端子臺(M3螺絲)
 ◆ 輸入信號電壓:DC24V +20%,-15%
 ◆ 輸入信號電流:5.3mA/DC24V(X000~X0170)、4mA/DC24V(X020以后)
 ◆ 輸入電阻：4.3KΩ(X020以后是5.6KΩ)
 ◆ 輸入ON電流:3.5mA以上(X020以后，3.5mA)
 ◆ 輸入OFF電流:1.5mA以下
 ◆ 輸入響應頻率數：
        X000~X005：200kHz
        X006~X007：200kHz
        X010~X017：10kHz
 ◆ 輸入響應時間(H/W濾波延遲):
        X000~X005：ON時2.5μs以下，OFF時2.5μ以下
        X006~X007：ON時2.5μs以下，OFF時2.5μ以下
        X010~X017：ON時30μs以下，OFF時50μ以下
 ◆ 輸入響應時間(數字濾波設定值):無,10μs,0.1ms,0.2ms,0.4ms,0.6ms,1ms,5ms,10ms(初始值),20ms,70ms(在噪音鴨鉤)
 ◆ 輸入信號形式:無電壓觸點輸入 漏型：NPN集電極開路晶體管、源型：PNP集電極開路晶體管

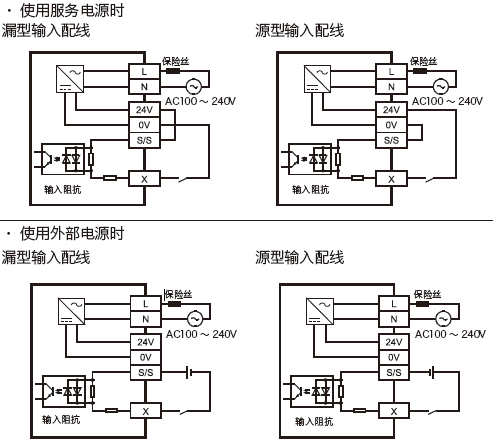

 ◆ 輸入電路：


【FX5U-64MR/ES輸出規格】
 ◆ 輸出類型：繼電器
 ◆ 輸出點數:16  32  40
 ◆ 連接狀態：可拆換電子臺(M3螺絲)
 ◆ 外部電源:DC30以下、AC250V以下(CE、UL、cUL認證對應以外時，AC240以下)
 ◆ ***小負載:DC5V 2mA
 ◆ 響應時間:約10ms
 ◆ 回路絕緣:機械絕緣
 ◆ 顯示輸出表示:輸出ON時LED燈亮
 ◆ ***大電阻負載:2A/1點

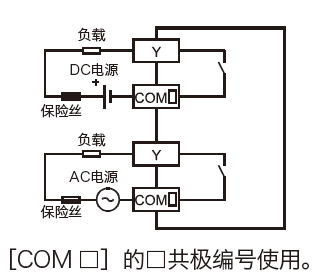

 ◆ 輸出電路圖


【FX5U-64MR/ES電源規格】
 ◆ 額定電壓：AC100~240V
 ◆ 電壓允許范圍:AC85~264V
 ◆ 額定頻率：50/60Hz
 ◆ 允許瞬時悼電時間：l0ms以下
 ◆ 電源保險絲：250 3.15 A 計時延時保險絲(FX5U-32M) 250V 5 A 計時延時保險絲 (64M 80M) 125V 3.15 A 計時延時保險絲(FX5UC-32M)
 ◆ 沖擊電流：***大30A 5ms以下/AC100V、***大60A 5ms以下/AC200
 ◆ 消耗電力(*1)：40W
 ◆ DC5V電源容量(*3)：1100mA
 ◆ DC24V電源容量(*2 *3)：
   對CPU模塊的輻入電路使用服務電源時：600mA
   對CPU模塊的軸入電路使用服務電源時：740mA
備注：
*1:CPU模塊可連接***大數量模塊時，且DC24V服務電源達到***大消耗電源時的數值。(包括輸入電路的電流部分)
*2:連接I/O模塊時消耗DC24V服務電盆，致使可使用的電量將減少。
*3: FX5UC-32MT/口為內部供給電源。

【FX5U-64MR/ES一般規格】
 ◆ 使用環境濕度：0~55℃
 ◆ 保存環境溫度：-25~75℃
 ◆ 使用環境濕度：5~95%RH,無結露
 ◆ 保存環境濕度：5~95%RH,無結露
 ◆ 耐振動：
   安裝DIN軌道時:
      ┌─────┬─────┬──────┬─────────┐
      │頻率數    │加速度    │單向振動幅度│掃描次數          │
      ├─────┼─────┼──────┼─────────┤
      │5~8.4Hz   │無        │1.75mm      │X,Y,Z每個方向10次 │
      ├─────┼─────┼──────┤(合計各80分)      │
      │8.4~150Hz │4.9m/s平方│無          │                  │
      └─────┴─────┴──────┴─────────┘
   直接安裝時:
      ┌─────┬─────┬──────┬─────────┐
      │頻率數    │加速度    │單向振動幅度│掃描次數          │
      ├─────┼─────┼──────┼─────────┤
      │5~8.4Hz   │無        │3.5mm       │X,Y,Z每個方向10次 │
      ├─────┼─────┼──────┤(合計各80分)      │
      │8.4~150Hz │9.8m/s平方│無          │                  │
      └─────┴─────┴──────┴─────────┘
 ◆ 耐撞擊：147m/s平方，作用時間11ms，以正弦半波脈沖向X,Y,Z各雙方向3次
 ◆ 接地：D種接地(接地電阻:100Ω以下)<不可與強電系產品共通接地>
 ◆ 使用環境：無腐食性，可燃性氣體，導電性粉塵不嚴重
 ◆ 使用標準高度：0~2000m
 ◆ 安裝場所：電氣柜內
 ◆ 過電壓等級：Ⅱ以下
 ◆ 污染級別：2以下
 ◆ 設備級別：級別2
