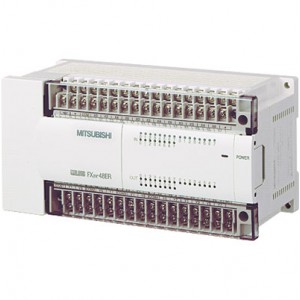

三菱PLC模塊 FX2N-48ER-ES/UL 可編程控制器
三菱PLC模塊 FX2N-48ER-ES/UL 可編程控制器

FX2N-48ER-ES/UL產品規格說明：
 [輸入規格]
  . 輸入點數：24點
  . 輸入連接方式：可拆卸端子塊(M3螺絲)
  . 輸入形式：漏型/源型
  . 輸入信號電壓：DC24V±10%
  . 輸入電阻：4.3kΩ
  . 輸入信號電流：5mA/DC24V
  . 輸入ON電流敏感度：3.5mA以上
  . 輸入OFF電流敏感度：1.5mA以下
  . 輸入響應時間：約10ms
  . 輸入信號形式：
    漏型 無電圧接點輸入或NPN晶體管開路集電極
    源型 無電圧接點輸入或PNP晶體管開路集電極
  . 輸入回路絕緣：光電耦合器絕緣
  . 輸入表示動作：輸入ON時面板LED燈亮

 [輸出規格]
  . 輸出點數：24點
  . 輸出連接方式：可拆卸端子塊(M3螺絲)
  . 輸出類型：繼電器
  . 外部電源：AC250V DC30V以下
  . ***大負荷電阻：2A/1點，輸出4點/公用 8A以下，輸出8點/公用 8A以下
    由廣州圓豐自動化科技有限公司提供資料整理
 . ***小負荷：DC5V 2mA
 . 響應時間：10ms以下
 . 回路絕緣：機械絕緣
 . 輸出動作表示：繼電器通電時面板上的LED燈亮

 [電源規格]
  .額定電壓：AC100V~240V
  .電壓允許范圍：AC85V~264V
  .額定頻率：50/60Hz
  .電源保險絲：250V 5 A
  .突入電流：***大40A 5ms以下(AC100V);***大60A 5ms以下(AC200V)
  .消耗電量：35W
  . DC24V服務電源：DC24V 460mA以下
