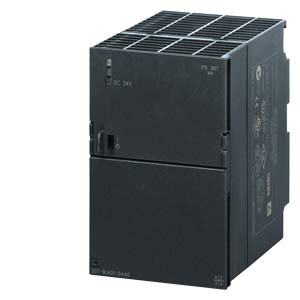

西門子PLC S7-300 調節型電源 6ES7307-1KA02-0AA0
 |
電源 SIMATIC PS307/1AC/DC24V/10A
SIMATIC S7-300 調節型電源 PS307 輸入：AC 120/230 V 輸出：DC 24 V/10 A |
| 輸入 |
| 電網的形狀 |
單相交流 |
| 供電電壓 AC 時 |
|
| ● 初始值 |
范圍自適應 |
| 供電電壓 |
|
| ● 1 AC 時 額定值 |
120 V |
| ● 2 AC 時 額定值 |
230 V |
| 輸入電壓 |
|
| ● 1 AC 時 |
85 ... 132 V |
| ● 2 AC 時 |
170 ... 264 V |
| 輸入端規格 超廣域輸入 |
否 |
| 過電壓的過載能力 |
2.3 ×V額定輸入 ，1.3ms |
| 工作條件 斷電橋接方式 |
Vin = 93/187 V時 |
| 跨接時間 輸出電流額定值中 在電網停電時 ***小值 |
20 ms |
| 工作條件 斷電橋接方式 |
Vin = 93/187 V時 |
| 電網頻率 |
|
| ● 1 額定值 |
50 Hz |
| ● 2 額定值 |
60 Hz |
| 電網頻率 |
47 ... 63 Hz |
| 輸入電流 |
|
| ● 輸入電壓額定值為 120 V 時 |
4.2 A |
| ● 輸入電壓額定值為 230 V 時 |
1.9 A |
| 電流限制 接通電流 25 °C 時 ***大值 |
55 A |
| 接通電流極限持續時間 25 °C 時 |
|
| ● ***大值 |
3 ms |
| I2t 值 ***大值 |
3.3 A²·s |
| 保險絲規格 |
T 6.3 A/250 V (不可用) |
| ● 電源線內 |
建議微型斷路器：10A 特性曲線C |
| 輸出 |
| 電壓波形 輸出端上 |
調節后、零電位直流電壓 |
| 輸出電壓 DC 時 額定值 |
24 V |
| 輸出電壓 |
|
| ● 輸出端 1 上 DC 時 額定值 |
24 V |
| 相對總公差 電壓 |
3 % |
| 相對調節精度 輸出電壓 |
|
| ● 輸入電壓緩慢波動時 |
0.1 % |
| ● 歐姆負載緩慢波動時 |
0.5 % |
| 剩余波紋度 |
|
| ● ***大值 |
50 mV |
| ● 典型 |
15 mV |
| 電壓峰段 |
|
| ● ***大值 |
150 mV |
| ● 典型 |
60 mV |
| 產品功能 可調整輸出電壓 |
否 |
| 輸出電壓設置方式 |
- |
| 顯示方式 針對正常運行 |
24 V 的綠色 LED 正常 |
| 輸出電壓特性 接通時 |
V輸出無超調（軟啟動） |
| 動作延遲時間 ***大值 |
2 s |
| 電壓升高時間 輸出電壓 |
|
| ● 典型 |
10 ms |
| 輸出電流 |
|
| ● 額定值 |
10 A |
| ● 測量范圍 |
0 ... 10 A |
| 輸出的有效功率 典型 |
240 W |
| 瞬時過載電流 |
|
| ● 啟動期間短路 典型 |
38 A |
| ● 運行期間短路 典型 |
38 A |
| 過電流持續過載時間 |
|
| ● 啟動期間短路 |
80 ms |
| ● 運行期間短路 |
80 ms |
| 產品特點 |
|
| ● 設備并聯 |
是 |
| 效率 |
| 百分比效率 |
90 % |
| 損耗功率 [W] |
|
| ● 輸出電壓額定值時 輸出電流額定值中 典型 |
27 W |
| 閉環控制 |
| 相對調節精度 輸出電壓 輸入電壓快速波動 +/- 15 % 典型 |
0.1 % |
| 相對調節精度 輸出電壓 歐姆負載階躍時 50/100/50 % 典型 |
2 % |
| 調節時間 |
|
| ● ***大值 |
0.1 ms |
| 保護和監測 |
| 防過壓保護器規格 |
附加控制回路，在 < 28.8 V 時關閉，自動重啟 |
| 電流限制動作值 |
11 ... 12 A |
| 輸出的特性 短路保護 |
是 |
| 短路保護規格 |
電子鎖閉，自動重啟 |
| 持續短路電流 有效值 |
|
| ● ***大值 |
12 A |
| 顯示方式 適用于過載和短路 |
- |
| 安全 |
| 電位隔離 入口與出口之間 |
是 |
| 電位隔離 |
符合 EN 60950-1 和 EN 50178 的 SELV 輸出電壓 |
| 設備保護等級 |
Class I |
| 泄漏電流 |
|
| ● ***大值 |
3.5 mA |
| ● 典型 |
0.6 mA |
| 防護等級 IP |
IP20 |
| 認證 |
| 資格證明 |
|
| ● CE標識 |
是 |
| ● UL 許可證 |
是; cULus-Listed (UL 508, CSA C22.2 No. 142), 文件 E143289 |
| ● CSA許可證 |
是; cULus-Listed (UL 508, CSA C22.2 No. 142), 文件 E143289 |
| ● cCSAus，等級 1，分區 2 |
否 |
| ● ATEX |
是; ATEX (EX) II 3G Ex nA nC IIC T3 Gc |
| 資格證明 |
|
| ● 參考 ATEX |
IECEx Ex nA nC IIC T3 Gc; ATEX (EX) II 3G Ex nA nC IIC T3 Gc; cULus(ANSI/ISA 12.12.01, CSA C22.2 No.213) Class I, Div. 2, Group ABCD, T4,File E330455 |
| ● IECEx |
是; IECEx Ex nA nC IIC T3 Gc |
| ● NEC 級別 2 |
否 |
| ● ULhazloc 許可 |
是 |
| ● FM 許可 |
是; Class I, Div. 2, Group ABCD, T4 |
| 認證類型 CB 證書 |
否 |
| 資格證明 |
|
| ● EAC 許可 |
是 |
| 資格證明 造船許可 |
是 |
| 造船許可 |
在 S7-300系統中 |
| 船級社 |
|
| ● American Bureau of Shipping Europe Ltd. (ABS) |
否 |
| ● Bureau Veritas (BV) |
否 |
| ● DNV GL |
否 |
| ● Lloyds Register of Shipping (LRS) |
否 |
| ● Nippon Kaiji Kyokai (NK) |
否 |
| EMC |
| 標準 |
|
| ● 適用于干擾發射 |
EN 55022 Class B |
| ● 適用于電網諧波限制 |
EN 61000-3-2 |
| ● 適用于抗干擾性 |
EN 61000-6-2 |
| 環境條件 |
| 環境溫度 |
|
| ● 運行期間 |
0 ... 60 °C; 自然對流 |
| ● 運輸期間 |
-40 ... +85 °C |
| ● 存放期間 |
-40 ... +85 °C |
| 氣候級 符合 IEC 60721 |
氣候類型為 3K3，5 … 95% 無冷凝 |
| 機械裝置 |
| 電氣連接規格 |
螺栓連接 |
| ● 在輸入端 |
L, N, PE: 每 0.5 ... 2.5 mm² 1個螺釘型端子 單芯/多股 |
| ● 輸出端上 |
L+, M: 每 0.5 ... 2.5 mm² 4個螺釘型端子 |
| ● 用于輔助觸點 |
- |
| 寬度 外殼的 |
80 mm |
| 高度 外殼的 |
125 mm |
| 深度 外殼的 |
120 mm |
| 須遵守間距 |
|
| ● 上 |
40 mm |
| ● 下 |
40 mm |
| ● 左 |
0 mm |
| ● 右 |
0 mm |
| 凈重 |
0.8 kg |
| 產品特點 外殼的 可順序排列的殼體 |
是 |
| 緊固類型 |
可安裝在S7 導軌上 |
| 機械附件 |
標準導軌安裝適配器 (6EP1971-1BA00) |
| 平均故障間隔時間 (MTBF) 40 °C 時 |
1 504 280 h |
