在施邁賽安全監控模塊眾您可以找到用于不同安全技術應用的安全繼電器模塊和安全控制器（例如用于急停和防護門監控）以及集中式可編程的安全控制器和分布式現場總線系統，例如小型機器上的安全功能控制的模塊化概念。
|

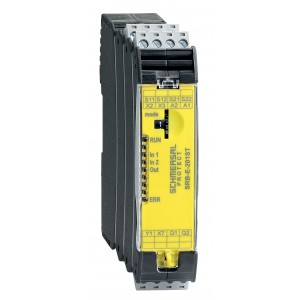

施邁賽安全監控模塊SRB-E-201ST
|
|
|
l Plug-in screw terminals with coding
|
|
l STOP 0 功能
|
|
l 1 oder 2通道控制
|
|
l 啟動按鈕 / 自啟動
|
|
l 監控雙手控制臺，符合 EN 574 IIIC
|
|
l 2 安全輸出 5.5 A
|
|
l 1 信號輸出
|
一、總體數據
|
標準
|
EN IEC 62061
EN ISO 13849-1
EN IEC 60947-5-1
EN IEC 60947-5-3
EN IEC 60947-5-5
EN IEC 61508
EN IEC 60204-1
EN IEC 60947-1
|
|
氣壓
|
EN 60068-2-78
|
|
外殼材料
|
玻璃纖維加固熱塑塑料，帶通風
|
|
毛重
|
130 g
|
二、產品特性
|
停止類別
|
0
|
|
電氣保險絲
|
是
|
|
電纜損壞檢測
|
是
|
|
短路識別
|
是
|
|
可拆卸端子
|
是
|
|
啟動輸入
|
是
|
|
反饋回路
|
是
|
|
自動重設功能
|
是
|
|
邊緣檢測重設
|
是
|
|
接地檢測
|
是
|
|
整個系統檢測，狀態
|
是
|
|
整個系統檢測，錯誤代碼
|
是
|
|
LED燈數量
|
5
|
|
開啟器數量
|
5
|
|
關閉器數量
|
1
|
|
故障安全輸出數量，Stop 0
|
2
|
|
信號輸出數量
|
1
|
三、安全評估
|
標準
|
EN ISO 13849-1
|
|
EN IEC 62061
|
|
EN IEC 61508
|
|
性能水平,***高
|
e
|
|
控制類別，根據EN ISO 13849
|
4
|
|
PFH值
|
2.66 x 10 /h
|
|
PFD值
|
2.42 x 10
|
|
安全完整性等級 (SIL)，適用于以下應用
|
3
|
|
任務時間
|
20 年
|
四、機械參數
|
安裝
|
DIN導軌快速安裝，依據EN 60715
|
五、Mechanical data - Connection technique
|
終端連接器
|
硬線或軟線
螺栓連接，插入
|
|
端子命名
|
IEC/EN 60947-1
|
|
線纜截面，***小
|
0.25 mm²
|
|
電纜截面，***大
|
2.5 mm²
|
|
夾的緊固力矩
|
0.5 Nm
|
六、尺寸
|
寬度
|
22.5 mm
|
|
高度
|
98 mm
|
|
深度
|
115 mm
|
八、環境條件
|
外殼防護等級
|
IP40
|
|
間隙防護等級
|
IP54
|
|
夾子與端子的防護等級
|
IP20
|
|
環境溫度，***小
|
-25 °C
|
|
環境溫度，***大
|
+60 °C
|
|
儲存和運輸溫度，***小
|
-40 °C
|
|
儲存和運輸溫度，***大
|
+85 °C
|
|
抗振性，依據EN 60068-2-6：
|
10 ... 55Hz, 振幅 0.35 mm
|
|
抗沖擊
|
30 g / 11 ms
|
九、
Ambient conditions - Insulation values
|
額定沖擊耐受電壓
|
0.8 kV
|
|
過電壓級別
|
III
|
|
污染等級，依據IEC 60664-1
|
2
|
九、電氣參數
|
額定工作電壓
|
24 VDC -20%/+20%, 殘留紋壓 ***大 10%
|
|
工作電流
|
100 mA
|
|
控制裝置的額定交流電壓，DC，***小
|
19.2 VDC
|
|
額定控制電壓，DC，***大
|
28.8 VDC
|
|
電力功率消耗
|
2.4 W
|
|
電力失效時的斷開延遲，典型值
|
10 ms
|
|
緊急停機時的斷開延時，典型值
|
10 ms
|
|
自動啟動吸合延遲，典型值
|
150 ms
|
|
重置時的吸合延遲，典型值
|
150 ms
|
|
轉換頻率，***大
|
1 Hz
|
|
切換時間，***大
|
5.5 ms
|
