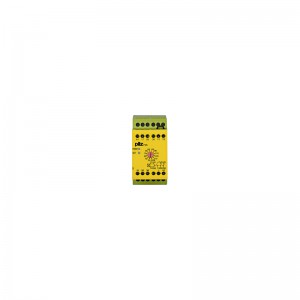

安全繼電器（獨立式），輸入：?jiǎn)瓮ǖ澜泳�， 輸出：1 N/O，2 N/C，UB = 230 V AC，寬度：45 mm ，集成螺釘接線端子 ，延時通電計時繼電器，監控反饋回路， 通電時間為 0.3 - 3 秒 12 級。
技術數據
電氣數據
| 供電電壓 (V) |
230 V |
| 電源電壓類型U1 |
AC |
| 功率消耗AC |
4.5 |
| ***大設備斷路器 |
Max-Leiterquerschnitt |
繼電器輸出
| 繼電器輔助觸點數量 |
2 |
| 使用類別AC/DC1標準 |
EN 60947-4-1 |
| AC1安全控制電壓 |
240 |
| AC1安全控制***大電流 |
6 |
| DC1安全控制電壓 |
24 |
| DC1安全控制***大電流 |
6 |
| 使用類別AC15/DC13標準 |
EN 60947-5-1 |
| AC15安全控制電壓 |
230 |
| AC15安全控制***大電流 |
4 |
| DC13安全控制電壓 |
24 |
| 安全觸點：AC，符合UL標準 |
240 V AC G. P. |
| 安全觸點：導向器負載 |
B300, R300 |
| 繼電器觸點材料 |
AgSnO2 |
| 繼電器的其他觸點規格 |
+ 0,2 µm Au |
環境數據
| 設備可使用的氣候適宜性標準 |
EN 60068-2-78 |
| 以攝氏度一表示的環境溫度 |
-10 - 55 °C |
| 濕度額定值 |
93 % r.h.40 °C |
| 允許/不允許凝結 |
不允許 |
| EMC 達到標準 ... |
EN 60947-5-1
EN 61000-6-2
EN 61326-3-1 |
| 振動測試所依據的標準 |
EN 60068-2-6 |
| 應遵守的間隙與爬電距離標準 |
EN 60947-1 |
| 過電壓等級 |
III / II |
| 間隙與爬電距離污染程度規范 |
2 |
| 保護類型，安裝 |
IP54 |
| 保護類型，機殼 |
P_SCHUTZ_GEHAEU_IP40 |
| 端子保護類型 |
IP20 |
時代
| 可選次數 |
0.7000000000000001
0.4
3
0.3
1.8
0.9
1.5
2.4
2.7
2.1
1.2
0.5 |
| Tv的允許公差 |
-15% / +15% +50 ms |
| 重復精度 |
2 % |
| ***短延遲時間的計算公式 |
tv - 15 % |
機械數據
| 安裝位置 |
beliebig |
| 殼體材料下部 |
PPO UL 94 V1 |
| 外殼材料前板 |
ABS UL 94 V0 |
| 外殼上面部分材質 |
PPO UL 94 V1 |
| 連接端子 |
Schraubklemme |
| 端子樣式 |
fest |
| 柔性AWG導體的允許截面面積 |
24 - 10 AWG |
| 高度尺寸 |
87 mm |
| 寬度尺寸 |
45 mm |
| 深度尺寸 |
121 mm |
| 凈重 |
255 g |
| 總重 |
265 g |
