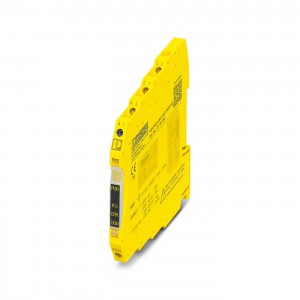

PSRmini超薄型安全耦合繼電器
PSRmini繼電器寬度自6 mm起，是超薄的SIL耦合繼電器。
l 總寬度：6.8 mm、12.5 mm和17.5 mm
l 用于安全啟動和停機
l LED指示燈可直接在模塊上實現SIL認證的診斷
l 1至3路常開安全觸點

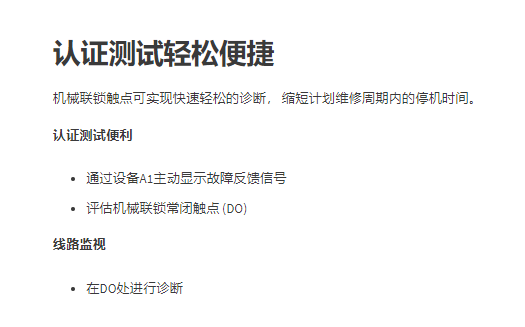

l DCS測試脈沖濾波器可主動向控制器直接發送故障消息，縮短計劃維護期間的停機時間

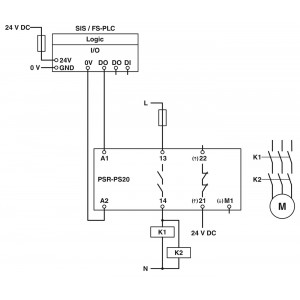

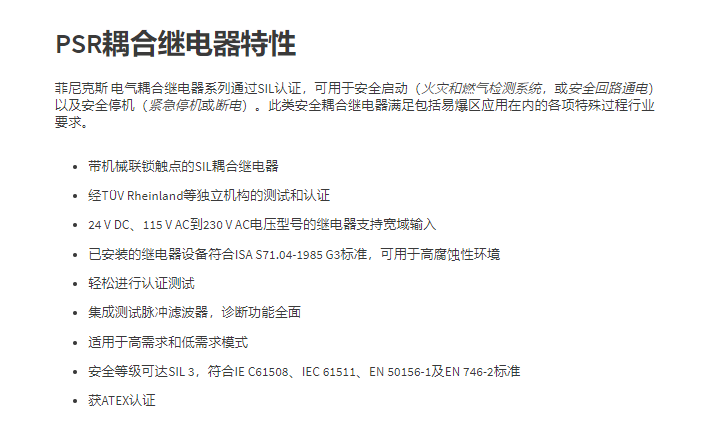

菲尼克斯耦合繼電器適用于SIL 3高要求和低要求應用的耦合繼電器，可將數字輸出信號耦合至I/O，1個啟動電流路徑，1個確認電流路徑，1個數字信號輸出，安全狀態關閉應用，測試脈沖濾波器，固定式螺釘連接器。

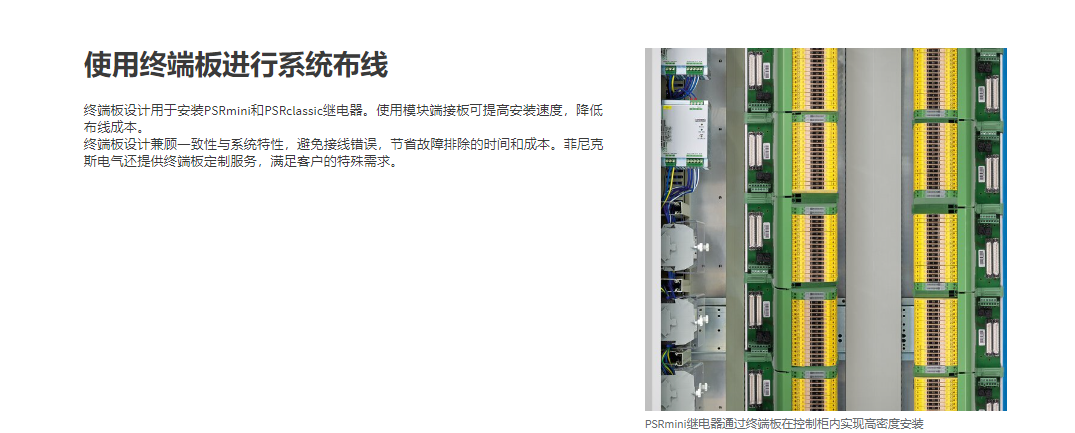

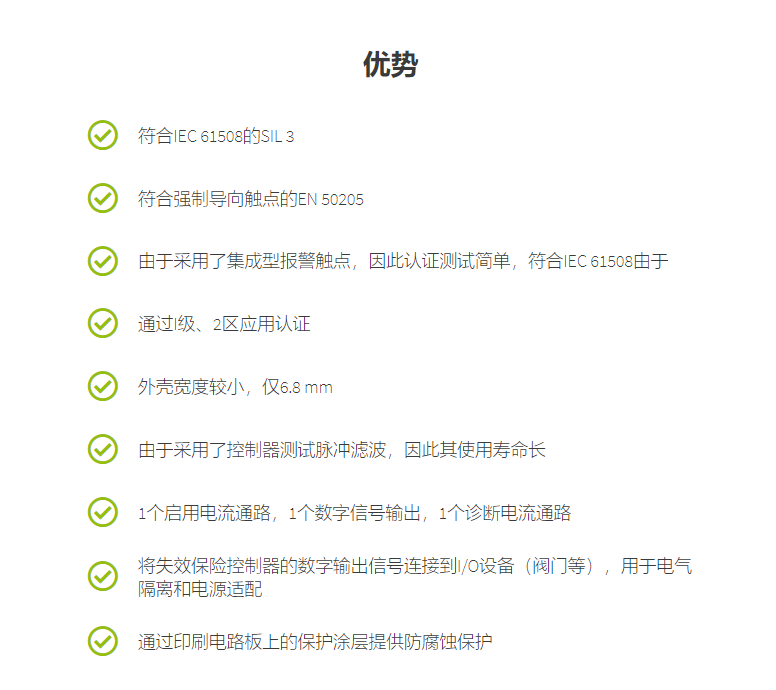

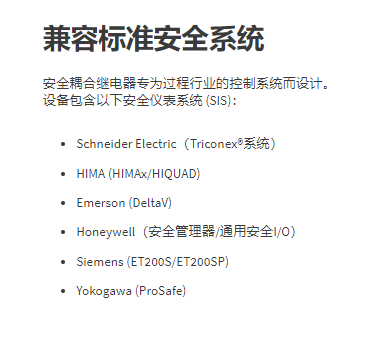

一、產品屬性
|
產品類型
|
耦合繼電器
|
|
應用
|
安全關閉
|
|
高要求
|
|
低要求
|
|
Ex
|
|
繼電器型號
|
帶機械聯鎖觸點的機電式繼電器，符合IEC/EN 61810-3標準
|
二、電氣特性
|
額定條件下的***大功耗
|
3.28 W (IL² = 36 A²)
|
|
額定操作模式
|
100 %符合條件
|
|
額定絕緣電壓
|
250 V AC
|
|
額定過電壓／絕緣
|
安全隔離，控制電路的6 kV增強型絕緣，啟動電路，確認電流路徑，信號輸出至啟用電流路徑；4 kV/所有電流路徑和外殼間的基本絕緣
|

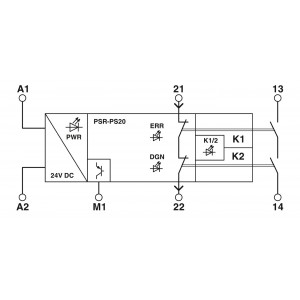

電源
|
名稱
|
A1/A2
|
|
額定控制電路電源電壓 US
|
20.4 V DC 26.4 V DC
|
|
額定控制電路電源電壓US
|
24 V DC -15 % / +10 %
|
|
額定控制電源電流IS
|
典型值 45 mA
|
|
US時的功耗
|
典型值 1.08 W
|
|
沖擊電流
|
典型值 400 mA (Δt < 10 µs Us時)
|
|
延遲時間
|
***大 2 ms (在A1-A2；測試脈沖寬度)
|
|
≥ 100 ms (在A1-A2；測試脈沖速率)
|
|
保護電路
|
串聯保護，防止極性反轉; 33 V抑制二極管
|
|
名稱
|
21/A2
|
|
診斷電源電壓UD
|
24 V DC -15 % / +10 % (21/A2)
|
|
UD的輸入電流
|
6 mA (在21-A2，針對UD；取決于負載+ 100 mA（M1和22處）)
|
|
UD時的沖擊電流
|
典型值 2.5 A (Δt < 20 µs UD時)
|
|
保護電路
|
串聯保護，防止極性反轉; 38 V抑制二極管
|
三、規格材料
四、尺寸
|
寬度
|
6.8 mm
|
|
高度
|
93.1mm
|
|
深度
|
102.5 mm
|
四、特性
安全數據
安全數據 EN 50156
安全數據：EN ISO 13849
安全數據：IEC 61508-高要求
|
名稱
|
若要應用于高需求應用場合，則必須通過確認電流路徑實現診斷功能。
|
|
設備類型
|
A類
|
|
安全完整性水平（SIL）
|
3
|
|
安全故障百分率（SFF）
|
99.98 %
|
|
MTBF
|
80.63 年數
|
|
λSU
|
148.96 FIT
|
|
λSD
|
989.32 FIT
|
|
λDU
|
0.20 FIT
|
|
λDD
|
52.58 FIT
|
|
每小時危險故障可能性（PFHD）
|
1.95 x 10-10 (4 A DC13；5 A AC15；8760次開關循環/年)
|
|
認證測試周期
|
240 月
|
|
使用周期
|
240 月
|
安全數據：IEC 61508-低要求
|
設備類型
|
A類
|
|
安全完整性水平（SIL）
|
3
|
|
安全故障百分率（SFF）
|
99.66 %
|
|
MTBF
|
63 年數
|
|
λSU
|
1579 FIT
|
|
λSD
|
0 FIT
|
|
λDU
|
5.392 FIT
|
|
λDD
|
0 FIT
|
|
所需求的危險故障可能性（PFHAVG）
|
1.27 x 10-4
|
|
2.36 x 10-5 (驗證測試周期 = 1年)
|
|
認證測試周期
|
72 月
|
|
使用周期
|
240 月
|
