產品簡介

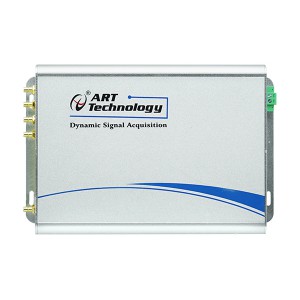

NET8814-4/8 是一款為測試音頻和振動信號而設計的高精度數據采集卡。NET8814-4/8 提供 4/8 路同步模擬輸入通道，24bit 分辨率，單通道采樣速率***高 204.8KSPS。每通道集成獨立的 IEPE 激勵 源，可實現加速度傳感器及麥克風等相關的信號調理。支持 AC/DC 兩種耦合方式，每通道均可通過 軟件獨立配置。板載數字抗混疊濾波器，可有效降低高頻噪聲并抑制頻率混疊。NET8814-4/8 具備靈 活的通道配置，對于多通道的動態信號采集應用，適用于諸如動態結構測試、音頻/振動測試等高通 道數的動態信號采集應用場合。
指標參數
|
模擬量輸入
|
分辨率
|
24 bit
|
|
采樣范圍
|
±11V、±5.5V、±2.2V、±1.1V
|
|
同步采樣通道數
|
NET8814-4
|
NET8814-8
|
|
4通道
|
8通道
|
|
通道配置
|
偽差分（50Ω）
|
|
采樣速率
|
8 Hz ~ 204.8KHz
|
|
校準方式
|
軟件自動校準
|
|
耦合方式
|
直流、交流
|
|
采集模式
|
按需單點采樣、有限點采樣、連續采樣
|
|
存儲器深度
|
4K 點FIFO
|
|
測量類型
|
加速度、電壓、聲音/震動類
|
|
信號調理
|
抗混疊濾波器、電流激勵
|
|
觸發源
|
支持軟件觸發、模擬邊沿觸發、模擬窗觸發、數字邊沿觸發
|
|
每通道集成4mA獨立的IEPE激勵源
|
|
支持多卡同步
|
產品配件
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
