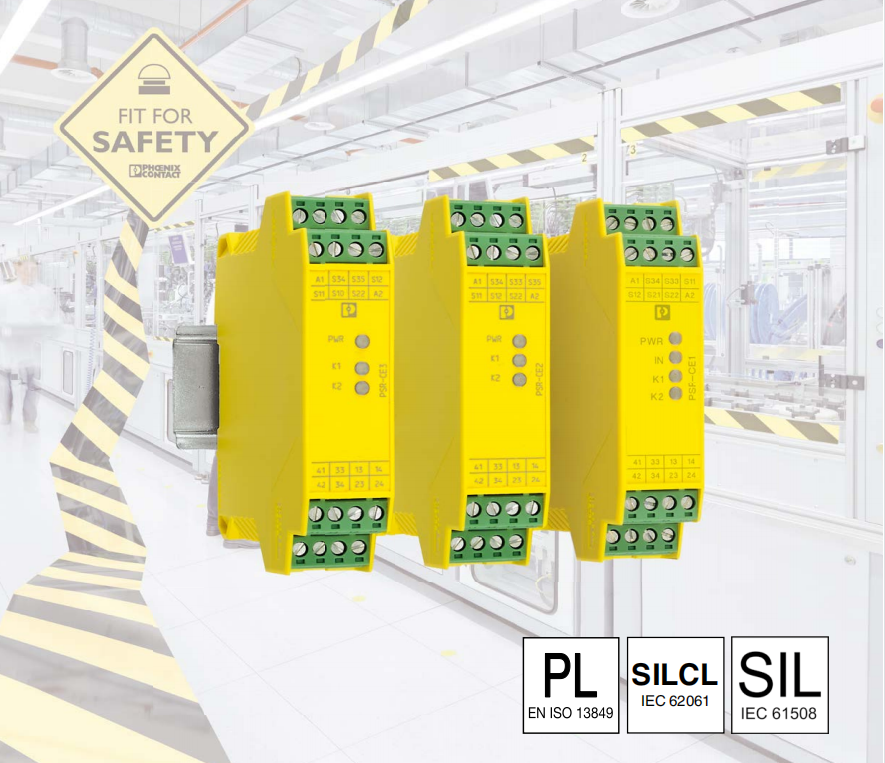

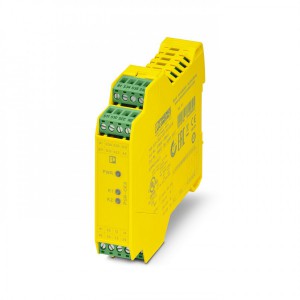

PSR-CE 系列經濟款菲尼克斯繼電器
l PSR-CE1 適用于急停、行程開關、安全門鎖、拉繩開關等“常閉觸點型傳感器”監控
l PSR-CE2 適用于安全光幕、激光掃描儀、非接觸式感應開關（OSSD）等“24V DC有源信號輸出傳感器”監控
l PSR-CE3 適用于上述所有傳感器
l PSR-CE2、PSR-CE3 具有帶監控的手動復位功能
l ***高符合 Cat. 4,PL e(EN ISO 13849-1)、SIL 3(EN 61508)、SILCL 3(EN 62061)
l 輸出為3個常開觸點、1個常閉觸點 ，模塊寬度22.5mm，可插拔式螺釘端子
菲尼克斯繼電器，用于急停、安全門和光柵，安全等級可達SIL 3、Cat. 4及PL e，單通道或雙通道運行，自動或手動、受控啟動，3個啟用電流路徑，1個信號電流路徑，US = 24 V DC，熱插拔螺釘式接線端子
一、產品屬性
|
產品類型
|
安全繼電器
|
|
套件包括
|
1179332 PSR-SCP- 24DC/CE3/3X1/1X2/B SET
|
|

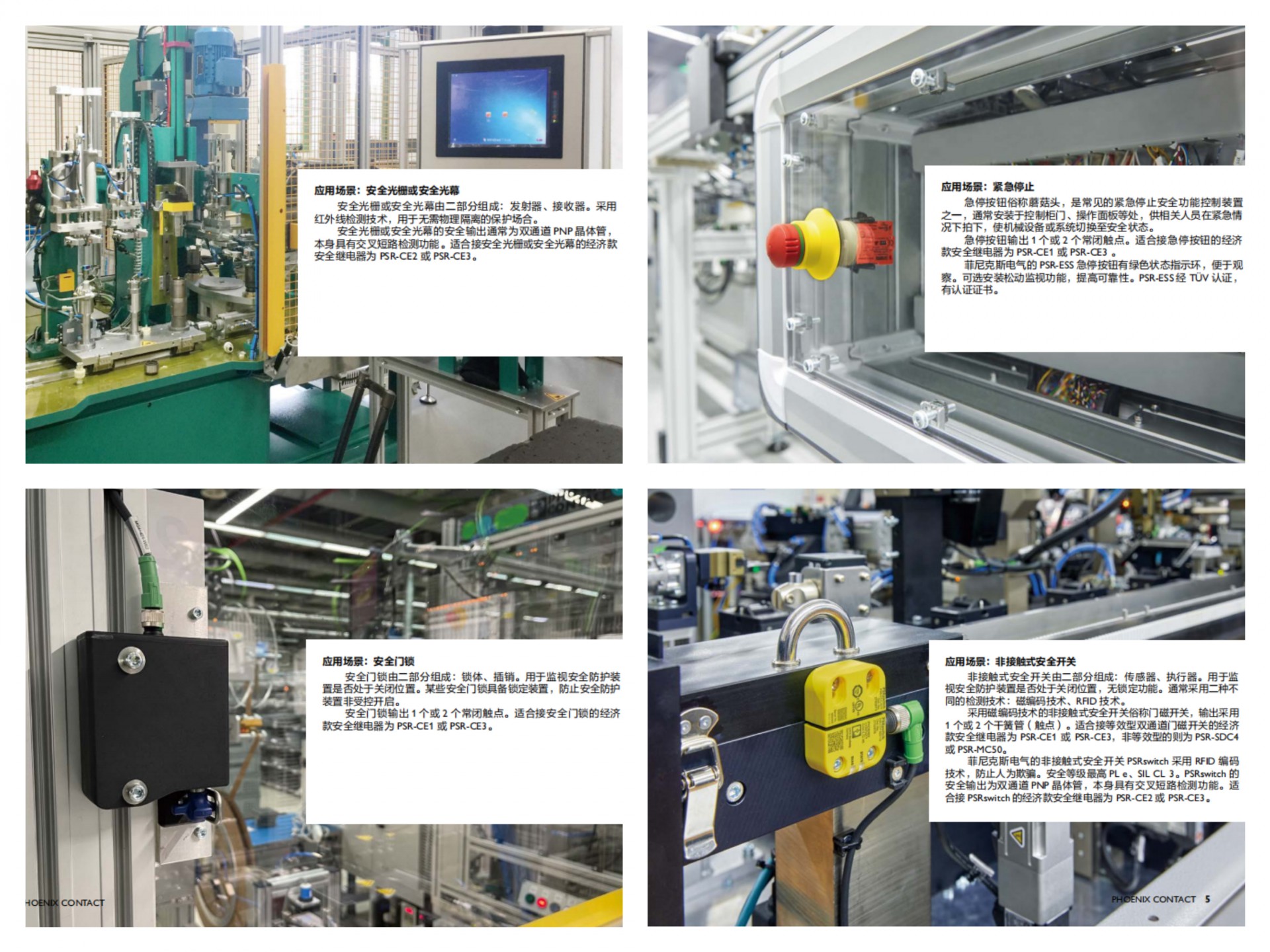

應用
|
急停按鈕
|
|
安全門
|
|
光柵
|
|
機械壽命
|
約 107 開關次數
|
|
繼電器型號
|
帶機械聯鎖觸點的機電式繼電器，符合IEC/EN 61810-3標準
|
二、電氣特性
|
額定條件下的***大功耗
|
16.6 W (US = 26.4 V, IL² = 72 A², P總計***大 = 2.2 W + 14.4 W)
|
|
額定操作模式
|
100 %符合條件
|
|
額定絕緣電壓
|
250 V
|
|
額定過電壓／絕緣
|
所有輸出觸點之間4kV基礎安全隔離
|
|
所有輸出電流通路/邏輯通路與殼體之間有4kV基礎隔離
|
|
安全隔離，250 V負載電流通路和24 V邏輯通路之間有6 kV增強型隔離
|
三、電源
|
名稱
|
A1/A2
|
|
額定控制電路電源電壓US
|
24VVDC -15% /+10 %
|
|
額定控制電源電流IS
|
典型值 70 mA (US時)
|
|
US時的功耗
|
典型值 1.68 W
|
|
沖擊電流
|
< 5.2 A (電壓通常為US，Δt = 2 ms)
|
|
延遲時間
|
5 ms (Us電壓驟降時)
|
|
保護電路
|
串聯保護，防止極性反轉; 抑制二極管
|
四、特性
|
安全數據
|
|
停止類別
|
0
|
|
安全數據: EN ISO 13849
|
|
分類
|
4
|
|
性能等級（PL）
|
e
|
|
安全數據: IEC 61508 - 高要求
|
|
設備類型
|
A類
|
|
安全完整性水平（SIL）
|
3
|
|
所需求的危險故障可能性（PFHAVG）
|
1.00 x 10-9
|
|
認證測試周期
|
240月
|
|
安全數據: IEC 61508 - 低要求
|
|
設備類型
|
A類
|
|
安全完整性水平（SIL）
|
3
|
|
所需求的危險故障可能性（PFHAVG）
|
3.68 x 10-5
|
|
認證測試周期
|
36月
|
五、尺寸
|
寬度
|
22.5 mm
|
|
高度
|
112.2 mm
|
|
深度
|
114.5 mm
|
