LBB型高壓無功自動補償裝置用于10KV線路中補償效果好
1、概述
高壓無功自動補償裝置并聯連接于10kV工頻交流電力系統，采用網絡無功功率和電壓綜合控制來實現實時自動完成電容器的投切，以提高功率因數，減少線路損耗，提高供電質量。

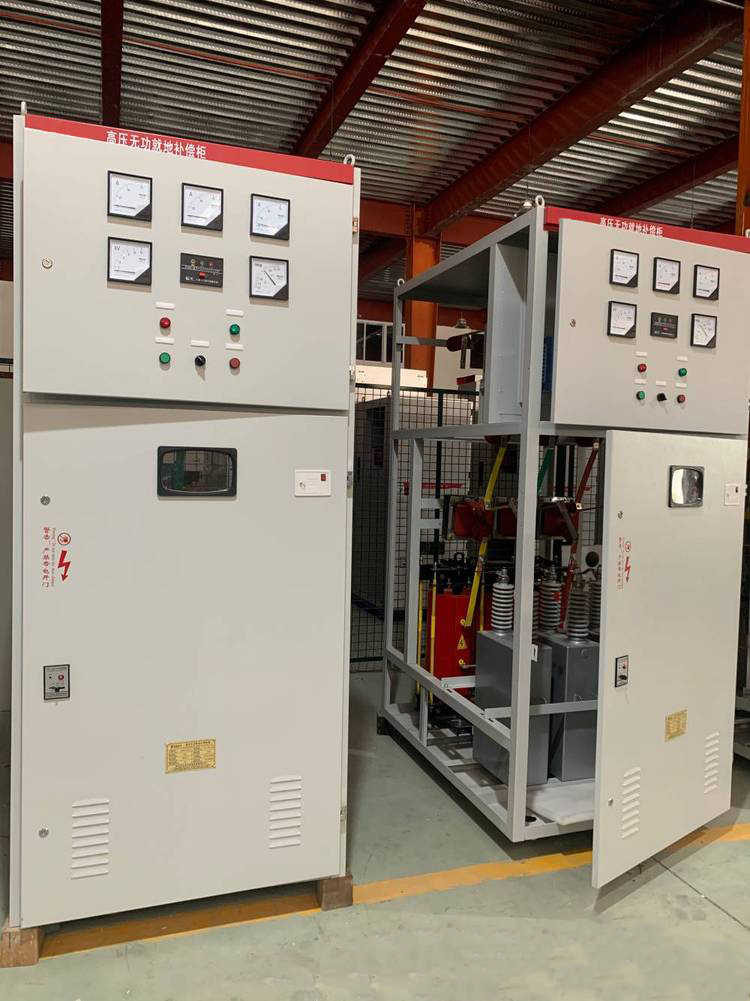

LBB型用于10kV線路，主要由交流真空接觸器、全密封高壓并聯電容器、高壓控制器、無線電流互感器(或戶外柱上式電流互感器)、電壓互感器、避雷器、聯接母線等組成。電流信號的測量采用戶外柱上式電流互感器或無線電流互感器，電壓互感器V型接于真空開關之前，用來測量母線的電壓，通過電壓、電流計算無功功率。用無線發送和接收電流信號或戶外電流CT至高壓無功控制器作為電流采樣。
自動投切原理：測量電源側母線電壓和電流，計算網絡的無功功率Q1，根據無功功率與電容器設定門限相比較進行自動投切，當Q1大于投入門限Qt時，經過設定延時，裝置投入運行；當Q1大于切除門限Qq時，（電容器投入過補償?shù)娜萘�，此時功率因數應為負值）經過設定延時后，裝置退出運行。
根據母線的實際運行參數，適當改變Qt、Qq的設定值，以取得***佳經濟效益，且保證裝置不發生投切震蕩。
裝置電容器內安裝放電電阻。
2、使用條件
海拔高度：≤1500m
環境溫度類別：-40/A，-25/B 45℃（戶內） 60℃（戶外）
相對濕度：40℃（或45℃）時，20%～90%
安裝場所應無有害氣體及蒸汽，且無導電性塵埃。
安裝場地應無劇烈震動和沖擊。
3、主要參數
額定電壓10kV和6kV兩種。
柱上式無功補償裝置額定容量： 100、200、300、360、450、600、900、1200。
控制柜中工作電壓：～220V±20％。
控制方式：電壓、無功功率、時段。
測量精度：電壓誤差≤0.5％，電流誤差≤1％，無功、有功誤差≤1％，功率因數±2％。
具有過流、過壓、欠壓、缺相保護功能，補償裝置從電網斷開后，經內部放電部件自動將殘余電壓降低到50V以下。
