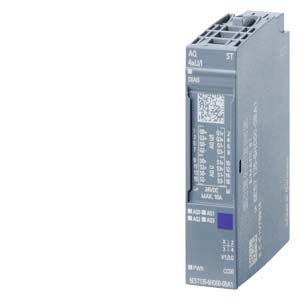

西門子PLC ET 200SP 模擬式輸出端模塊 6ES7135-6HD00-0BA1
 |
SIMATIC ET 200SP， 模擬式輸出端模塊， 模擬輸出 4XU/I 標準型， 適合用于 A0 類型的基座單元，A1， 顏色代碼 CC00， 模塊診斷，16 位，+/-0.3% |
| 一般信息 |
| 產品類型標志 |
AQ 4xU/I ST |
| 硬件功能狀態 |
FS07 以上版本 |
| 可用的基本單元 |
BU 類型 A0、A1 |
| 模塊特有彩色標牌板的顏色代碼 |
CC00 |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| ● 時鐘同步模式 |
否 |
| ● 可變輸出范圍 |
否 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
V11 SP2 / V13 |
| ● STEP 7 可組態/ 已集成，自版本 |
V5.5 SP3 / - |
| ● PCS 7 可組態/集成式，自版本 |
V8.1 SP1 |
| ● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 |
各修訂版本 3 和 5 以上的 GSD 文件 |
| ● PROFINET 版本 GSD 版 / GSD 修訂版以上 |
GSDML V2.3 |
| 運行模式 |
| ● 過采樣 |
否 |
| ● MSO |
否 |
| 運行中的 CiR 配置 |
| 可在 RUN 模式下更改參數分配 |
是 |
| 可在 RUN 模式下校準 |
否 |
| 電源電壓 |
| 額定值 (DC) |
24 伏 |
| 允許范圍，下限 (DC) |
19.2 伏 |
| 允許范圍，上限 (DC) |
28.8 伏 |
| 反極性保護 |
是 |
| 輸入電流 |
| 耗用電流，***大值 |
150毫安 |
| 功率損失 |
| 功率損失，典型值 |
1.5 瓦 |
| 地址范圍 |
| 每個模塊的地址空間 |
| ● 每個模塊的地址空間，***大值 |
8 byte; + 1 個字節用于 QI 信息 |
| 硬件擴展 |
| 自動編碼 |
|
| ● 機械編碼鍵的類型 |
A 型 |
| 模擬輸出 |
| 模擬輸出端數量 |
4 |
| 電壓輸出，短路電流，***大值 |
45毫安 |
| 循環時間（所有通道） ***小值 |
5 毫秒 |
| 帶有過采樣的模擬輸出端 |
否 |
| 輸出范圍，電壓 |
| ● 0 至 10 V |
是; 15 位 |
| ● 1 V 至 5 V |
是; 13 位 |
| ● -5 V 至 +5 V |
是; 包括符號在內 15 位 |
| ● -10 V 至 +10 V |
是; 包括符號在內 16 位 |
| 輸出范圍，電流 |
| ● 0 至 20 毫安 |
是; 15 位 |
| ● -20 毫安至 +20 毫安 |
是; 包括符號在內 16 位 |
| ● 4毫安至20毫安 |
是; 14 位 |
| 執行器連接 |
| ● 對于兩線制接口電壓輸出 |
是 |
| ● 對于四線制接口電壓輸出 |
是 |
| ● 對于兩線制接口電流輸出 |
是 |
| 負載電阻（在額定輸出范圍內） |
| ● 電壓輸出端的***小值 |
2kΩ |
| ● 電壓輸出端的電容負載，***大值 |
1µF |
| ● 電流輸出端的***大值 |
500Ω |
| ● 電流輸出端的電感負載，***大值 |
1 毫小時 |
| 外部應用電壓和電流的毀壞限制 |
| ● 輸出端電壓 |
30 伏 |
| 導線長度 |
| ● 屏蔽，***大值 |
1 000 m; 200 m，電壓輸出 |
| 輸出端的模擬值構成 |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），***大值 |
16 位 |
| 起振時間 |
| ● 對于電阻負載 |
0.1 毫秒 |
| ● 對于電容負載 |
1 毫秒 |
| ● 對于電感負載 |
0.5 毫秒 |
| 誤差/精度 |
| 線性錯誤（與輸出范圍有關），(+/-) |
0.03 % |
| 溫度錯誤（與輸出范圍有關），(+/-) |
0.005 %/K |
| 輸出端之間的串擾，***小值 |
-50 分貝 |
| 25 °C 時起振狀態下的重復精度（與輸出范圍有關），(+/-) |
0.05 % |
| 整個溫度范圍內的操作錯誤限制 |
| ● 電壓，與輸出范圍有關，(+/-) |
0.5% |
| ● 電流，與輸出范圍有關，(+/-) |
0.5% |
| 基本錯誤限制（25 °C 時的操作錯誤限制） |
| ● 電壓，與輸出范圍有關，(+/-) |
0.3 % |
| ● 電流，與輸出范圍有關，(+/-) |
0.3 % |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是 |
| 可接入替代值 |
是 |
| 報警 |
| ● 診斷報警 |
是 |
| 診斷 |
| ● 電源電壓監控 |
是 |
| ● 斷線 |
是 |
| ● 短路 |
是 |
| ● 累積故障 |
是 |
| ● 溢出/下溢 |
是 |
| 診斷顯示 LED |
| ● 電源電壓監控 (PWR-LED) |
是; 綠色 PWR-LED |
| ● 通道狀態顯示 |
是; 綠色 LED |
| ● 用于通道診斷 |
否 |
| ● 用于模塊診斷 |
是; 綠色 / 紅色 DIAG-LED |
| 電位隔離 |
| 通道的電勢分離 |
| ● 在通道之間 |
否 |
| ● 在通道和背板總線之間 |
是 |
| ● 在通道和電子元件電源電壓之間 |
是 |
| 絕緣 |
| 絕緣測試，使用 |
707 V DC（測試類型） |
| 環境要求 |
| 運行中的環境溫度 |
| ● 水平安裝，***小值 |
-30 °C; 自 FS07 起 < 0 °C |
| ● 水平安裝，***大值 |
60 °C; 注意降額 |
| ● 垂直安裝，***小值 |
-30 °C; 自 FS07 起 < 0 °C |
| ● 垂直安裝，***大值 |
50 °C; 注意降額 |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
5 000 m; 安裝高度 > 2000 m 時受限，參見手冊 |
| 尺寸 |
| 寬度 |
15 毫米 |
| 高度 |
73 毫米 |
| 深度 |
58 毫米 |
| 重量 |
| 重量，約 |
31 克 |
